신도리코 3DWOX 2X 스풀제거 에러 해결 20200923

신도리코 3디프린터 3DWOX 2X

#1 필라멘트 남은 양이 0칸이라 얼마나 남았나 확인하기 위해서

필라멘트 언로드를 하고, 카트리지를 언락을 해서 내용물 확인을 했다. 2~3시간은 사용이 가능할 듯 하다.

카트리지를 끼고, 로드를 눌렀다. 쭈~~욱 들어가더니, 노즐에 들어가기 직전에 멈춰선다.

그러더니,

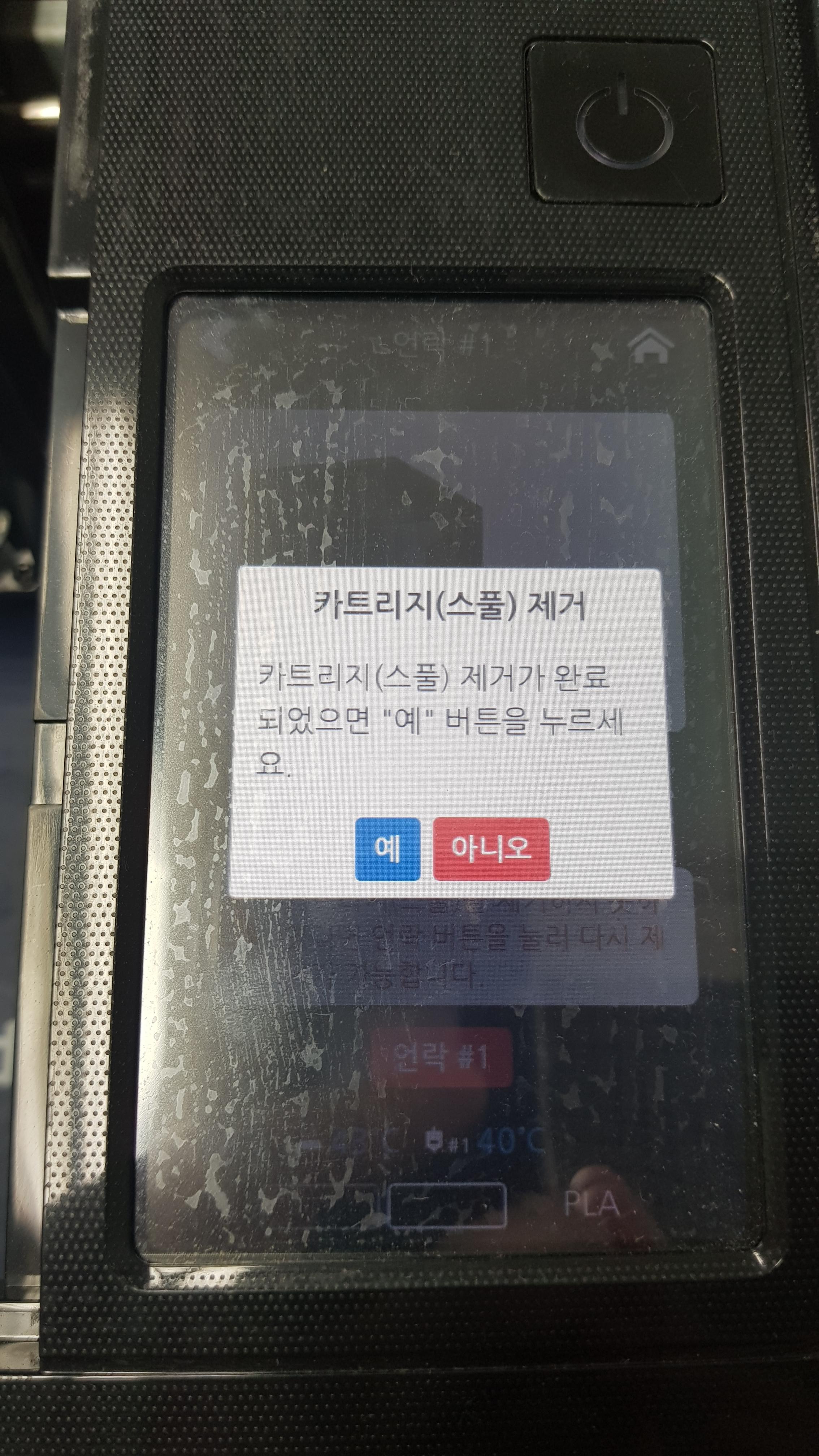

위의 메세지처럼 "카트리지(스풀)제거"에 대한 메세지가 무한 반복이 된다.

스풀제거했습니까? -> 아니오 -> 딸깍 소리는 나는데, 카트리지 제거안됨 -> 스풀제거가 완료되었습니까? -> 아니오 -> 언락 -> 딸깍 소리는 나는데, 카트리지 제거 안됨 ..................

위와 같은 과정이 계속 반복된다.

신도리코 A/S 센터에 전화했더니, 여기는 공통적으로 응답해주는 곳이라 전문적인 AS가 안될 듯 하다.

아는 사람을 통해서 신도리코 3디프린터 수리가사? 엔지니어분의 연락처를 받았다.(아주 친절하시다.)



해결방안

1. 카트리지 #1을 언락 시키면 딸깍소리가 난다.

1-1. 카트리지를 강제로 물리적인 힘으로 살살당겨본다.

2. 카트리지가 살살 나온다.

2-1. 위의 사진은 해결뒤의 사진이라 안보이지만, 작은 구멍으로 필라멘트가 꺾여진 상태로 딸려나오는것이 보인다.

2-2. 칼이나 니퍼로 필라멘트 부분을 잘라낸다.

3. 위 사진은 해결이후의 것이고, 카트리지를 분리해서 뚜껑을 열어보기, 필라멘트가 튀어나와서 꼬여있었다.

-----> 이게 고장?의 원인이었다.

3-1. 필라멘트를 다시 롤러 부분에 끼워넣는다.

(한 번 꼬인 필라멘트는 다시 꼬인다. 필라멘트를 여러번 풀러서 꼬인것을 풀어서 다시 감아야 제대로 출력을 할 수 있다.) 이 재료는 양이 거의 없어서 아예 새로 재료를 끼는걸로 했다.

4. 프린터내에 남아 있는 필라멘트를 제거 해야 한다.

필라멘트가 익스트루더에 물리적으로 물려있어서, 손으로 제거할 만한 정도의 필라멘트가 아니라고 한다.

4-1. 뒷 부분의 위에 있는 볼트 2개를 풀러준다.

5. 뚜껑을 제거하면 가운데 부분에 재료를 잡아주는 기어 이빨이 있는 익스트루더가 보인다.

(위 사진은 필라멘트가 제거된 상태임.)

검은색으로 되어있는 것이 익스트루더에 재료를 잡아주는 레버이다. 지금은 재료를 잡고 있는 상태

6. 검은색 레버를 왼쪽으로 돌리면, 익스트루더 간격이 벌어지는 것을 볼 수 있다.

6-1. 이제 앞에서 필라멘트를 손으로 잡아 당기면 필라멘트가 제거될 수 있다.

7. 윗 부분은 #1의 필라멘트가 제거된 상태이고,  아랫부분은 #2 필라멘트가 익스트루더에 물려 있는 상태

8. 뚜껑을 닫는다.

9. 스풀제거 완료 확인을 누른다.

10. 필라멘트를 끼고 -> 카트리지 삽입 -> 필라멘트 로드 ->

11. 정상가동 ^^
