10cKS규격에 의한 2D도면작성(ZYXCAD) 아주대학교 20260311~0313


https://feature-life.tistory.com/1597



교육대상: 제조업분야 기계분야 재직자
교육인원: 10명 내외
교육시간: 7교시 * 3일
교육수준: 초급 + 실무
교육내용: 2DCAD 기초+활용+기계제도실무활용


[교육 개요]

• 과정명: 기계제도 실무를 위한 2D CAD 기초 및 활용
• 교육목표:
  1. 2D CAD의 인터페이스와 기본 명령어를 완벽히 숙지한다.
  2. KS 규격에 맞는 도면 설정(Layer, 치수) 및 템플릿을 제작한다.
  3. 기계 도면을 해독하고, 부품도 및 조립도를 작성/출력할 수 있다.
• 교육환경: 1인 1PC (AutoCAD 또는 대안 캐드 활용)

---

[일자별 세부 커리큘럼]

1일차: CAD 시작 및 기본 도형 작성 (기초 다지기)

목표: 좌표계의 이해와 그리기/수정 명령어를 통해 단순한 형상을 정확하게 제도할 수 있다.

교시	구분	교육 내용	비고
1	OT 및 기초	• CAD 인터페이스 설정 및 화면 제어 • 좌표계의 이해 (절대, 상대, 상대극좌표) • 기능키(F3, F8 등)와 객체 스냅(Osnap) 설정
2	그리기 (Draw)	• 선(Line), 원(Circle), 호(Arc) 그리기 • 직사각형(Rectang), 다각형(Polygon) 작성
3	실습	• 좌표와 그리기 명령을 활용한 기초 도형 예제 실습
4	수정 (Modify) 1	• 지우기(Erase), 복사(Copy), 이동(Move) • 간격띄우기(Offset) - [핵심] • 자르기(Trim)와 연장하기(Extend) - [핵심]
5	수정 (Modify) 2	• 회전(Rotate), 대칭(Mirror), 배열(Array) • 모따기(Chamfer)와 목깎기(Fillet)
6	실습	• 그리기와 수정 명령을 조합한 단순 기계 부품(가스켓, 플레이트) 형상 그리기
7	종합 연습	• 1일차 명령어를 활용한 도면 작성 및 1:1 코칭	과제 부여

---

2일차: 도면 설정 및 고급 기능 활용 (실무 준비)

목표: 도면층(Layer)과 치수, 문자를 설정하여 규격에 맞는 도면 양식을 만들 수 있다.

교시	구분	교육 내용	비고

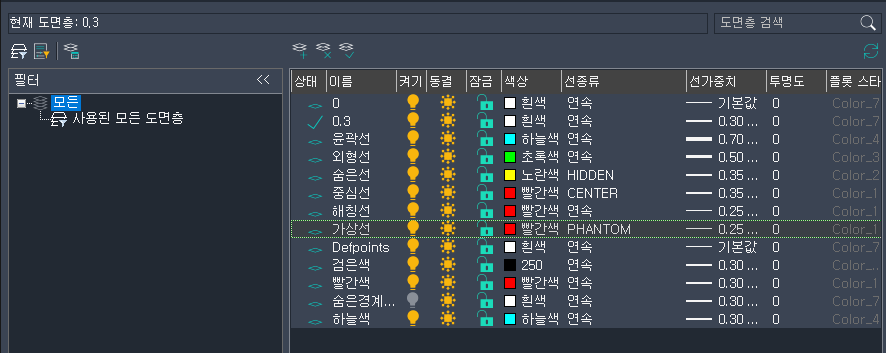

1	도면층 관리	• Layer(도면층)의 개념 이해 • 기계제도 선의 종류(외형선, 중심선, 숨은선)와 색상/가중치 설정	KS 규격
2	속성 및 조회	• 선 종류 축척(LTS) 조절 • 특성(Properties) 창 활용 및 거리/면적 측정(List, Dist)
3	해치 및 블록	• 단면도 표현을 위한 해치(Hatch) 패턴 적용 • 반복 사용 요소의 블록(Block) 정의 및 삽입 (표제란, 기호 등)
4	치수 기입 1	• 문자 스타일(Style) 설정 • 선형, 정렬, 반지름, 지름, 각도 치수 기입 방법
5	치수 기입 2	• 치수 스타일(Dimstyle) 관리자 정밀 세팅 • 치수 공차 및 다중 지시선(Leader) 활용

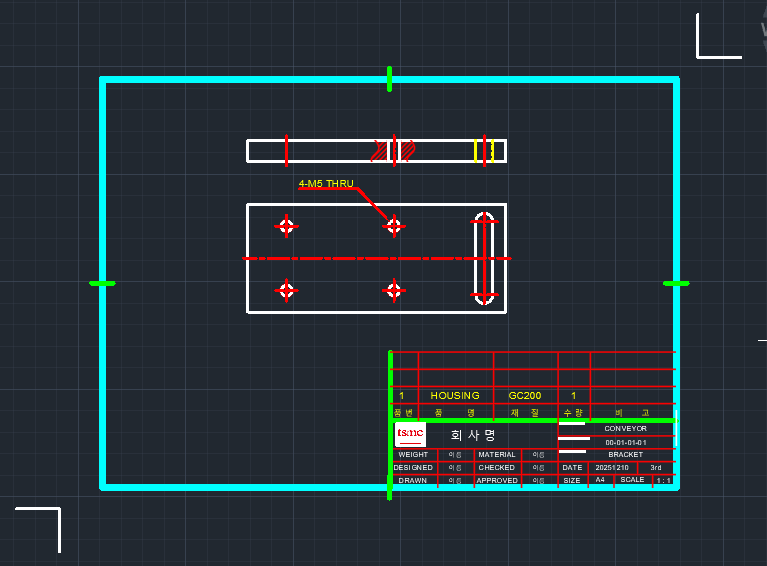

6	템플릿 제작	• A3/A4 도면 윤곽선 및 표제란(Title Block) 작성 • 실무용 도면 템플릿 파일(*.dwt) 저장	실무 양식
7	종합 연습	• 템플릿을 활용하여 복잡한 브라켓(Bracket) 도면 작성 및 치수 기입

---

3일차: 기계제도 실무 적용 및 출력 (완성 및 활용)

목표: 실제 기계 부품(축, 기어 등)을 투상법에 맞춰 작도하고, 올바르게 출력할 수 있다.

교시	구분	교육 내용	비고
1	기계제도 이론	• 제3각법 투상의 원리 및 이해 • 단면도법(전단면, 반단면, 부분단면)의 이해 및 도시법
2	부품도 실습 1	• 기계요소 그리기 1: 축(Shaft) 제도 • 끼워맞춤 공차 및 표면거칠기 기호 삽입 방법
3	부품도 실습 2	• 기계요소 그리기 2: V-벨트 풀리 또는 기어 • 요목표 작성 및 상세도(Detail) 표현
4	도면 정리	• 도면 해독 연습 (기존 도면을 보고 형상 파악하기) • 외부참조(Xref)의 개념 이해 (조립도 관련)
5	출력 (Plot)	• 플롯 스타일(CTB) 설정 (선 가중치 및 색상 매핑) • 모형 공간 vs 배치(Layout) 공간 출력 차이점
6	종합 프로젝트	• 실무 도면 작도 프로젝트  (주어진 PDF 도면을 CAD로 똑같이 제도하기)
7	마무리	• 프로젝트 결과물 검도 및 피드백 • 실무 팁(단축키 변경, 리습 개념 등) 및 Q&A	수료




ks규격파일 20230712 공
http://naver.me/FJ69Xh59



 https://www.instagram.com/reel/DQKS89pAOCY/?igsh=ZGF6OWVudDk0dXJm

CAD(Computer Aided Design)
2DCAD : AutoCAD,  gstarcad(1,xxx,xxx,원 STD), progecad, zwcad, ZYXCAD, cadian.....
3DCAD : Solidworks, CATIA, UG/NX, SolidEdge, inventor.......
AutoCAD프로그램은 2DCAD시장의 아주 큰 비중을 차지하고 있다.

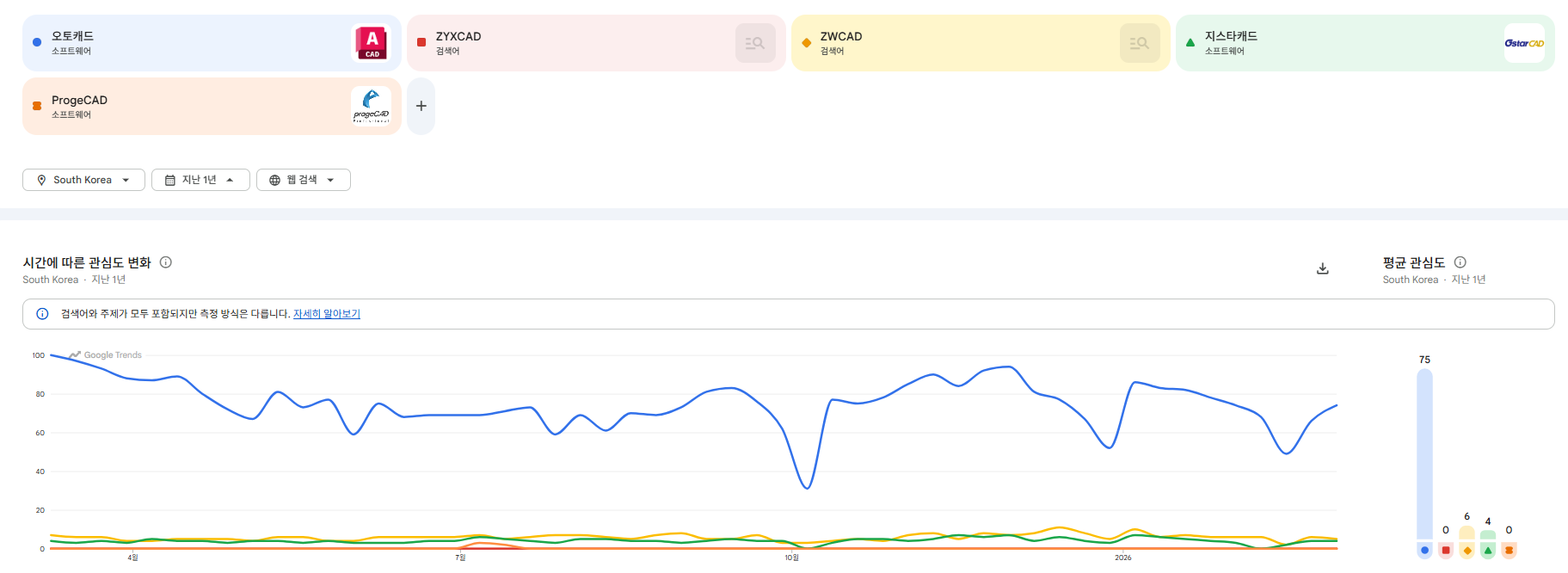

Google Trend 한국(20260309)

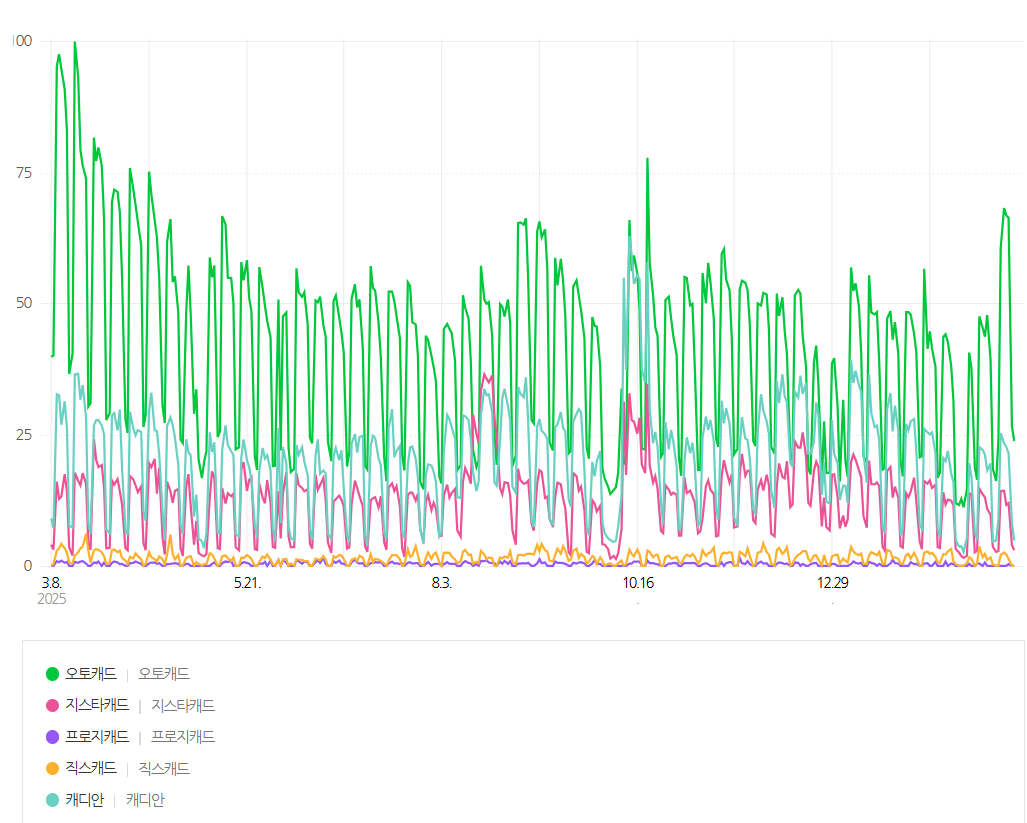

네이버트랜드 20260309

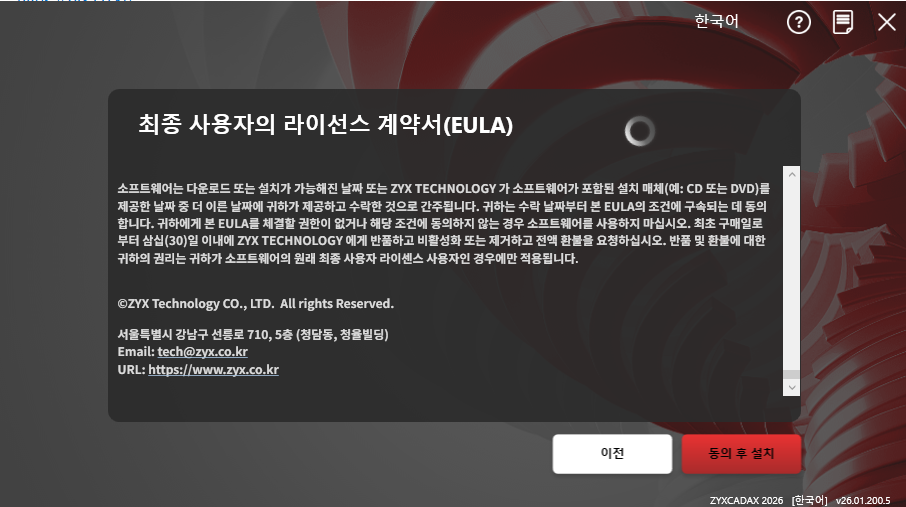

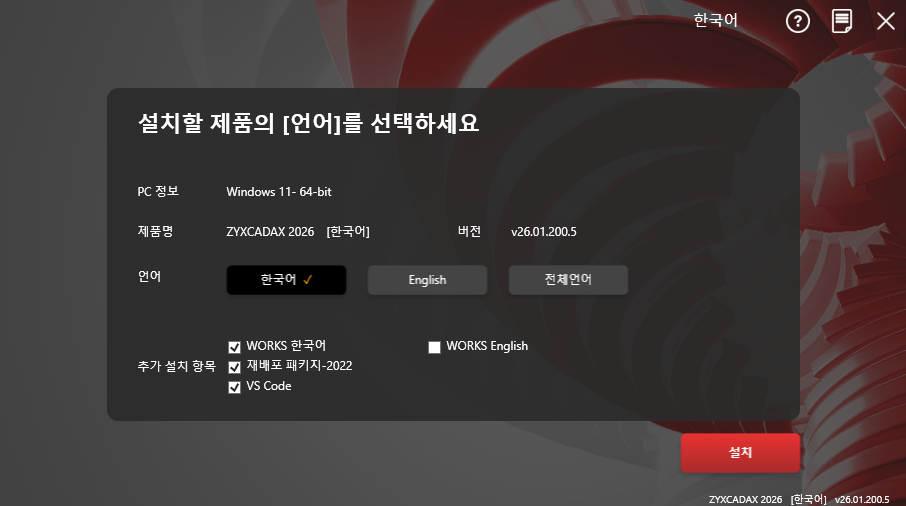

https://zyx.co.kr/

우측 상단의 다운로드 선택

이름, 회사명, 전화번호, 이메일 입력(트라이얼 버전으로 사용가능) *부담없이 입력하셔도 됩니다.









OPTIONS
AUTOCAD VERSION 차이(GstarCAD도 마찬가지)
파일저장버전 p25



커맨드창 열고 닫기 : Ctrl + 9

확인란 크기 조정



A4 BOX그리기

p43
휠 더블클릭 -> 화면전체보기
휠 아래로 화면작게
휠 위로 화면크게
휠 누른상태로 팬(화면이동) : PAN


P29 응용 프로그램 상태 막대
F1: 도움말 - AutoCAD 도움말 시스템을 엽니다.
F2: 명령어 창 - 텍스트 창을 열어 이전 명령어 기록을 보여줍니다.
F3: 객체 스냅 - 객체 스냅 모드를 켜거나 끕니다.
F4: 3D 객체 스냅 - 3D 객체 스냅 모드를 켜거나 끕니다.
F5: 등각면 - 등각 투영 모드를 전환합니다.
F6: 동적 UCS - 동적 사용자 좌표계 모드를 켜거나 끕니다.
F7: 그리드 - 화면상의 그리드 표시를 켜거나 끕니다.
F8: 직교 모드 - 직교 모드를 켜거나 끕니다. 수평 또는 수직 선만 그릴 수 있게 합니다.
F9: 스냅 - 스냅 모드를 켜거나 끕니다. 커서를 일정 간격으로 이동하게 합니다.
F10: 극좌표 추적 - 극좌표 추적 모드를 켜거나 끕니다.
F11: 객체 스냅 추적 - 객체 스냅 추적 기능을 켜거나 끕니다.
F12: 동적 입력 - 동적 입력 모드를 켜거나 끕니다. 커서 근처에 명령 입력란을 표시합니다.

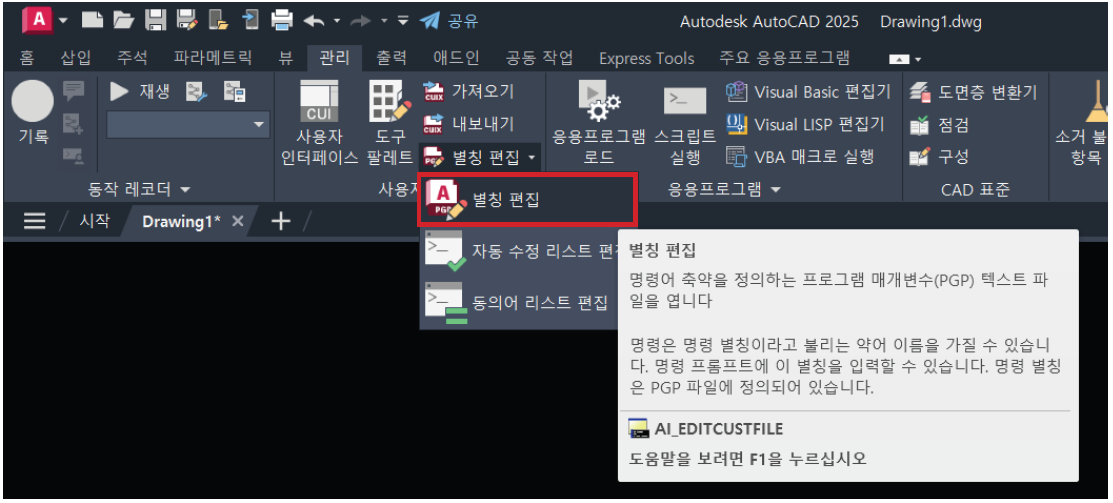

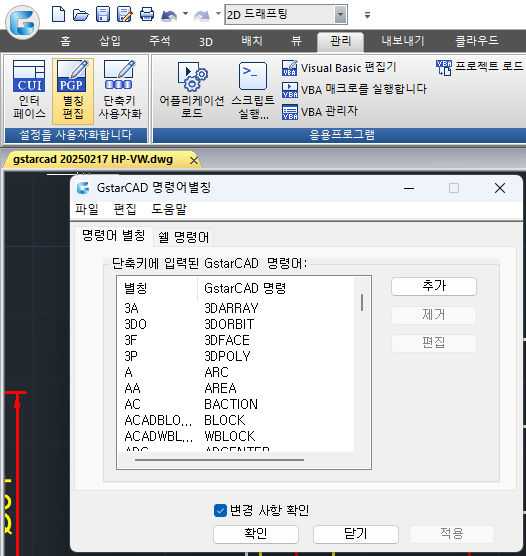

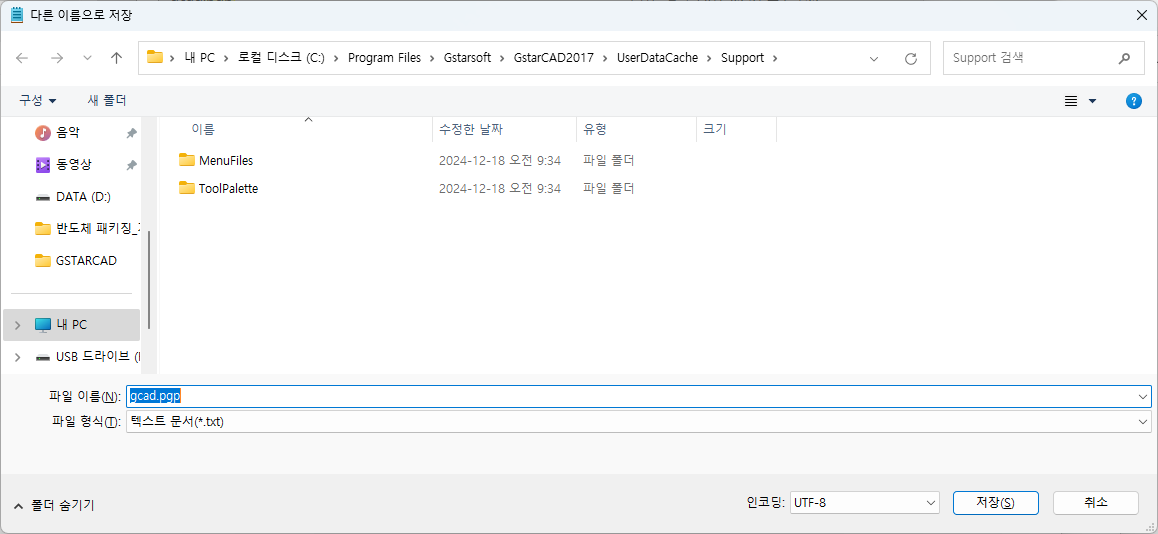

P33 별칭편집

DISTANCE - DI -거리측정
LINE - L - 라인
lwd(autocad) = lwdisplay(gstarcad)
mmgs
IPS



p41

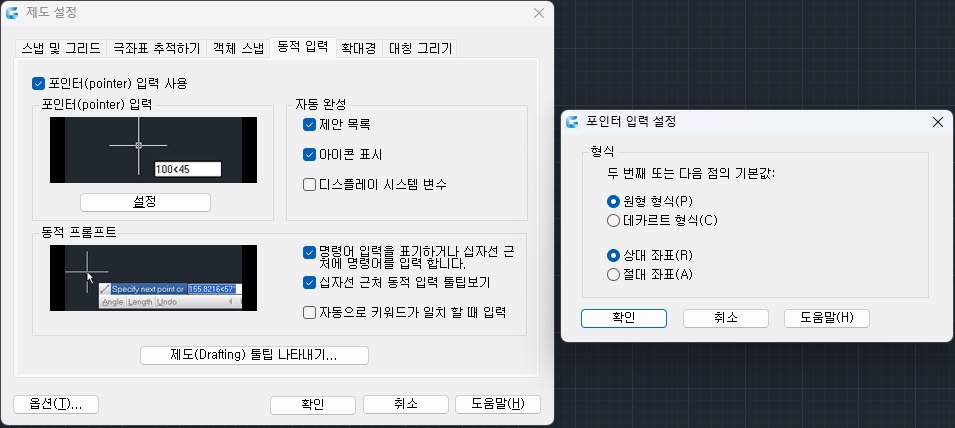

프로그램은 기본적으로 상대좌표 설정되어 있다.

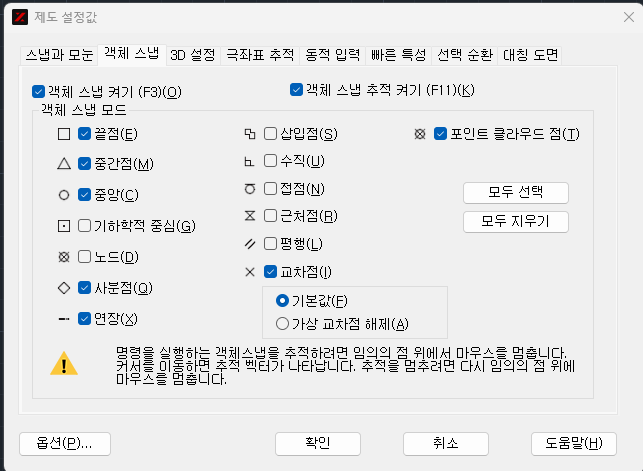

OS - OBJECT SNAP - 제도설정 p64

p55

p55
좌표계가 돌아가 있을 경우
vpoint -> 0,0,0

F8 : 직교모드(끄기)
F10 : 극좌표모드(켜기)
측정 : DI(DISTANCE)

move - m 이동

dli

 p56

OFFSET - O - 사이띄우기
F - SHIFT+선택

10번
copy
(jo)in <---> e(x)plode
(o)ffset
gstarcad에서는 join이 안된다(오류). -> pedit로 대체 사용
pedit -> 다중[M] -> 객체선택 -> Y ->  join(결합) -> 스페이스 -> 스페이스
(Join은 끝점이 붙어 있는 객체끼리 하나의 객체로 묶어준다.)

explode - > x 조인된 선분 분리

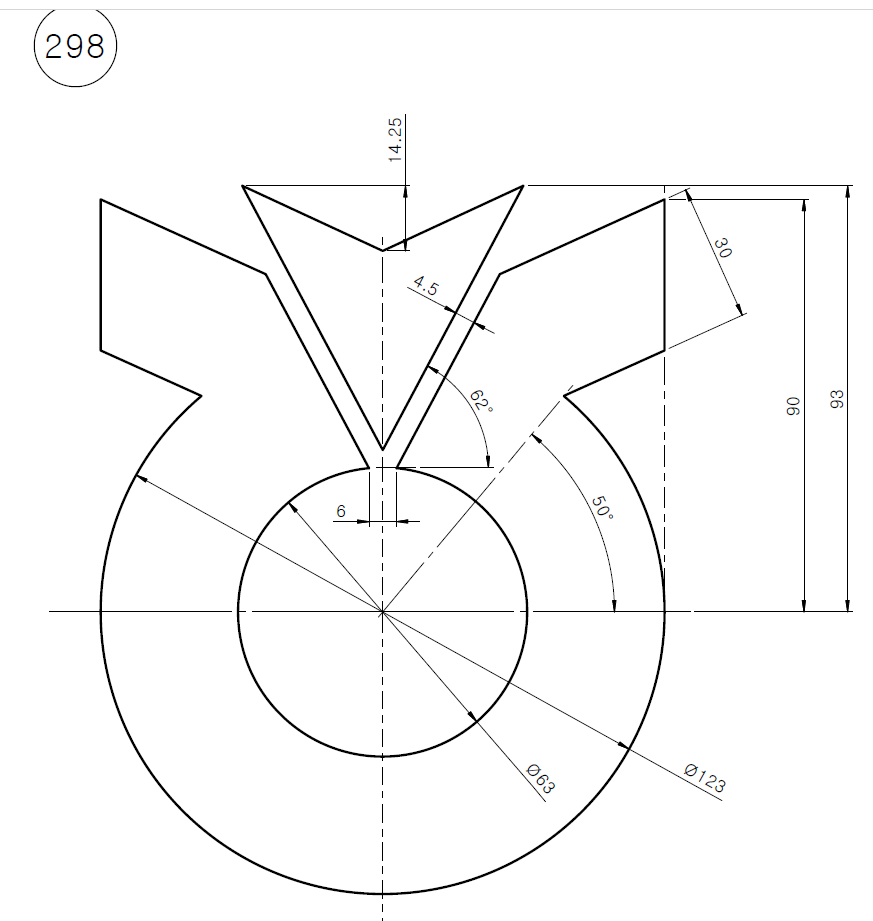

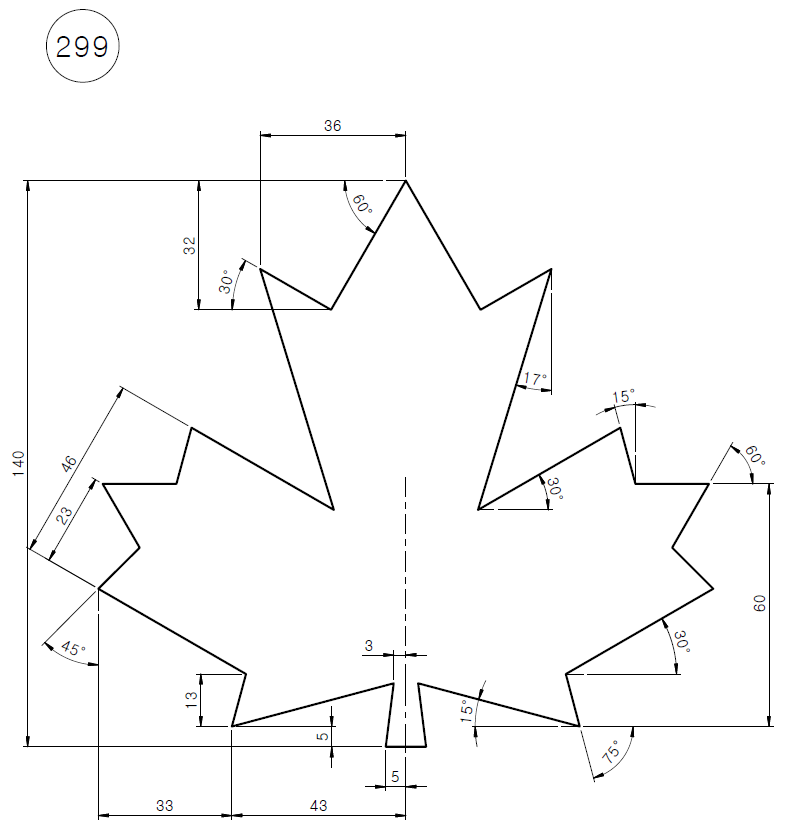

상대극좌표를 이용한 사선 작도하기 방법

p57

L
1. @60<0
2. @20<90
3. @30<120
4. @30<180
5. @30<-120(240)
6. @20<270(-90)
@ : 상대적인 값입력
< : 진행방향 각도값 입력


20260311 1일차 오후
 p59


1번
1->2 @60<0
2->3 @20<90
3->4 @30<120
4->5 @30<180
5->6 @30<-120
6->0 @20<270

3번
L @62,0
@0,33
@-31,20
@-31,-20
@0,-33

ㅅㄱ
p61
6. 지우기(E, Erase)







p64  7. 객체 스냅 활용하여 작도하기 os

OS(Object Snap) p64



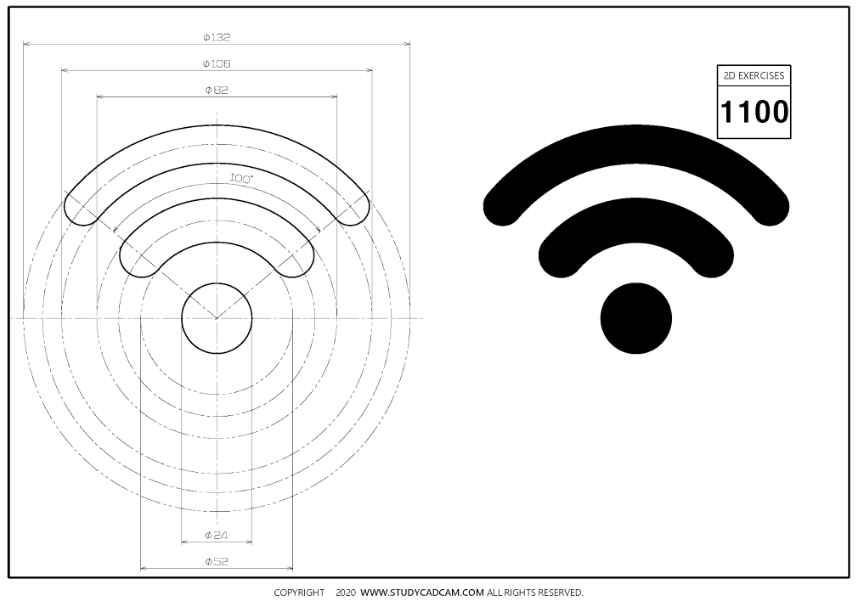

p77 circle


 p105

p105

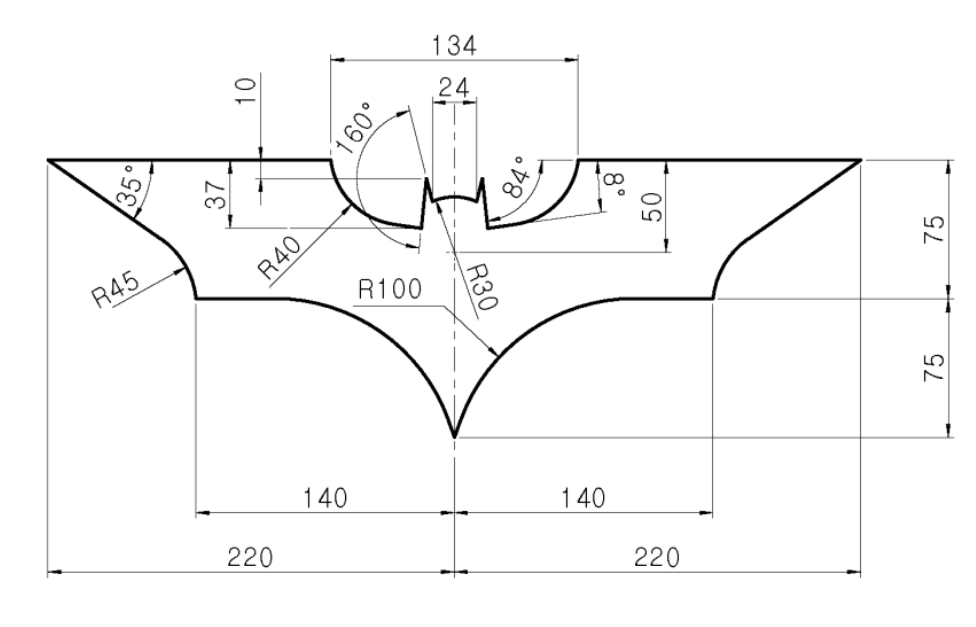

TRIM - TR - 잘라내기
EXTEND - EX - 연장하기

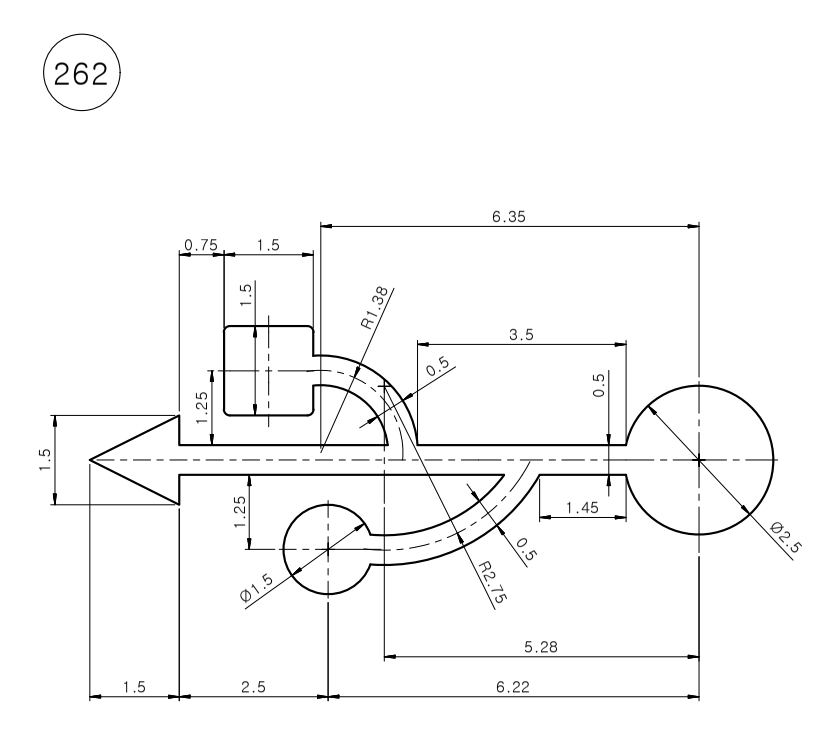

L - TAN - 선택 - TAN - 선택
(L - shift+right click - select - shift+right click - select)
list

pedit - polyline -> 나머지객체선택 -> join(gstarcad)
list를 이용해서 둘레길이와 면적을 구할 수 있다.



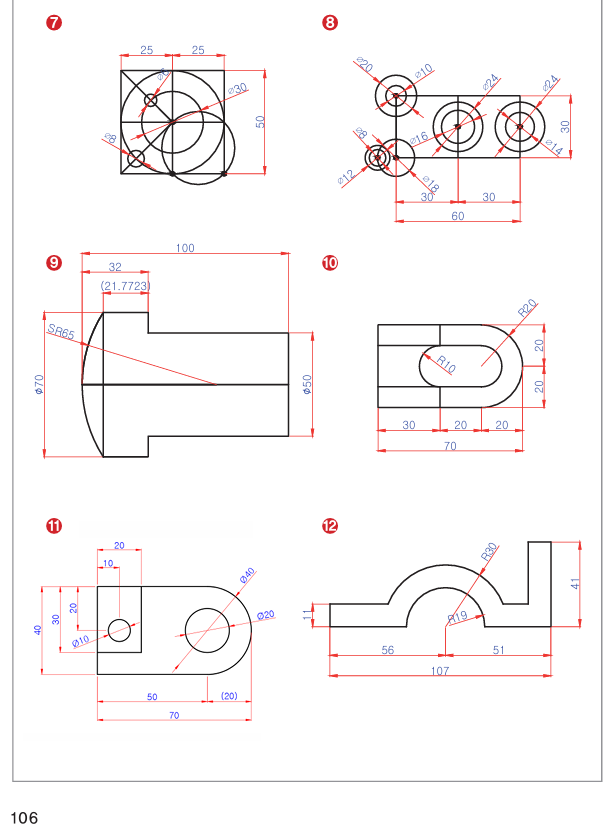

P106









JOIN <- >EXPLODE

P122
EL(ELLIPSE) : 타원
REC(RECTANGLE) : 직사각형



P1CHA63

P164



P175



TIC.dwg

0.04MB

TIC.bak

0.04MB

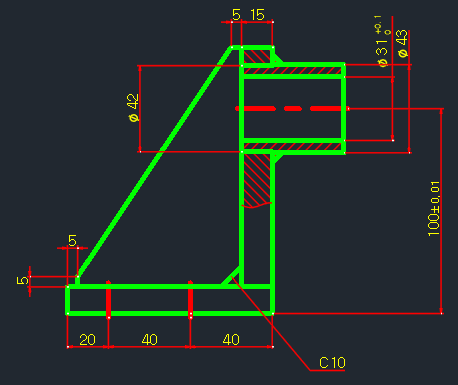

Hatch (p127참조)

ㅅ








P181

P188



 TRIM <-- SHIFT -->EXTEND

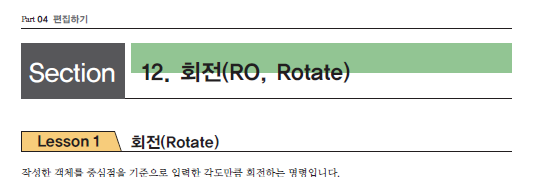

P214 ROTATE

CW - 시계방향 - (-)값으로 입력
CCW - 반시계방향 - (+)값으로 입력 ; +기호는 생략



회전- 원본, 복사회전, 참조회전




20260312 2일차 오전

P204

시계방향 CW : - 각도값 입력
반시계방향 CCW : (+)각도값 입력
P214

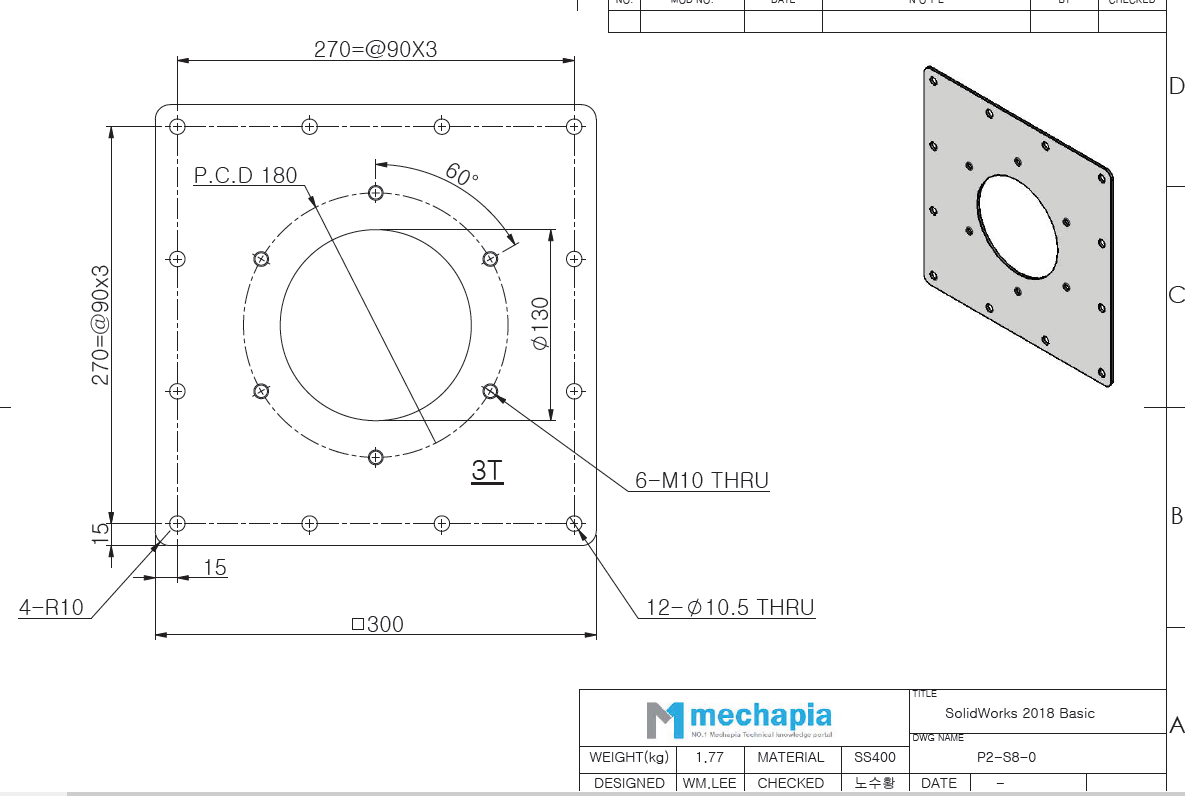

문




다운로드










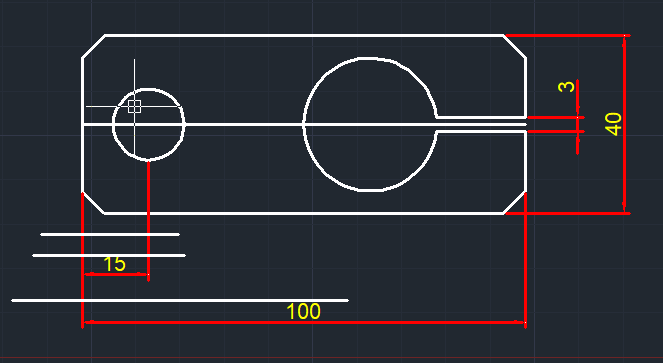

rec(tanlge) - c - 5 - 5 -100,40


표면적값은?
부피값은?
재질: SS400
무게값은?

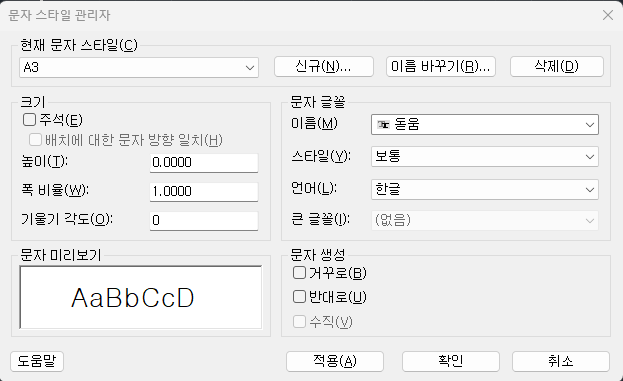

P233 문자 스타일



DT : 한 줄 문자입력 (p238)
MT : 여러줄 문자입력(p241)
TCOUNT - 객체선택 - Y축 - (4,-1)
TXTALIGN - 문자 정렬(AUTOCAD)
TEXTALIGN - 문자정렬(GSTARCAD)




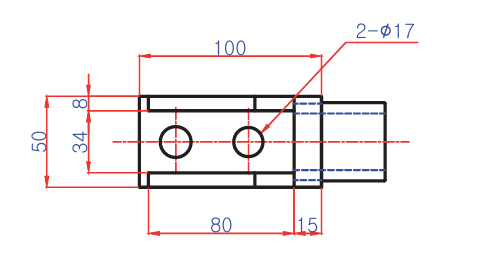

P234 치수 스타일



P229 측정

QDIM : 연속치수 한번에 배치(치수를 뽑을 여러 요소를 선택 후 배치)
DIMSPACE : 치수의 높이를 맞춤. p255
DIMCONT : 연속된 치수를 배치(기준치수 하나를 먼저 뽑고, 이후로 배치) p254


P244 지시선

LEAD
-> DIMSTYLE의 설정을 그대로 사용

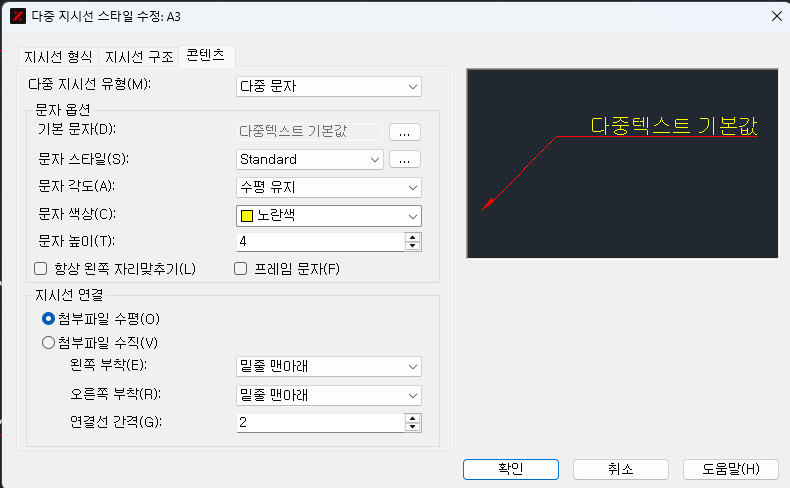

P261 MLEADER 참조
-> 설정을 만들어 사용



20260312  2일차  오후

P261

LTS : Line Type Scale


위 도면에서 직선-탄젠트는 gstarcad 프로그램의 특성상 안될 수 있다.
R7.5의 원을 자르면, 직선-탄젠트가 안된다.
(Len)gthen - de - 5

P144

p148


외형선 > 숨은선 > 절단선 > 중심선 > 무게중심선 > 치수선
 LWD -> 1 OR 0

 len - de 2
ma(match properties)
lts - LineTypeScale : 하나의 파일안에 있는 모든 선의 축척을 조절
선 선택 - pr - 선종류축척 : 하나의 선에 대해서만 선의 축척을 조절


https://www.step.or.kr/



SHIFT + 객체선택 -> 개별선택과 선택해제
P202





P204

JOIN -> EXPLODE



문자 뒤집기

autocad : mirrortext
gstarcad : mirror3d -> xy -> n -> space(깔끔하지 않음)
zyxcad : mirrortxt



문자분해
autocad : txtexp
gstarcad : 안됨
zyxcad : txtexp


P226
LEN -> DE -> 2 끝점 늘리기





절단면을 나타 낼때 사용한다.

P127


p139 아래예제도면





LTS(LineTyleScale) : 선의 간격을 조절해주는 기능
%%C = ∅ (p243)
%%D = °
%%P = ±


다운로드

무늬는 ANSI31을 많이 사용한다.
비중 순수한 물 1cm^3=1
SS400=7.85
STS304=7.93
LIST


블럭지정 -> 분해도작성

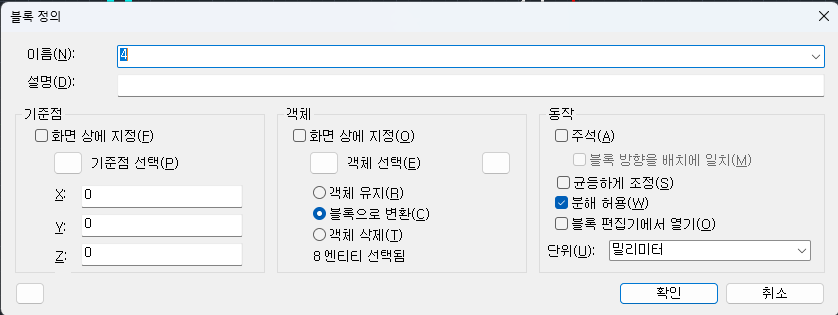

BLOCK






20260313 3일차 오전



https://ncs.go.kr/index.do



https://www.step.or.kr/


LTS(LineTyleScale) : 선의 간격을 조절해주는 기능
%%C = ∅ (p243)
%%D = °
%%P = ±










ARRAY P220


P230 아래도면


P231

















Scale -> Reference(참조)
ROTATE ->Reference(참조)
Offset -> 거리지정

이미지생성 AI툴
https://leonardo.ai/

https://firefly.adobe.com/?media=featured

DXF 포맷은 AutoCAD에서 개발한 Drawing Interchange Format 또는 Drawing Exchange Format로, CAD 데이터를 다양한 프로그램 간에 교환할 수 있도록 설계된 파일 형식입니다. DXF는 주로 2D 및 3D 도면을 나타내며, 벡터 그래픽 형식으로, 픽셀 대신 도형의 요소(선, 선 너비, 효과 등)를 상세히 설명합니다.

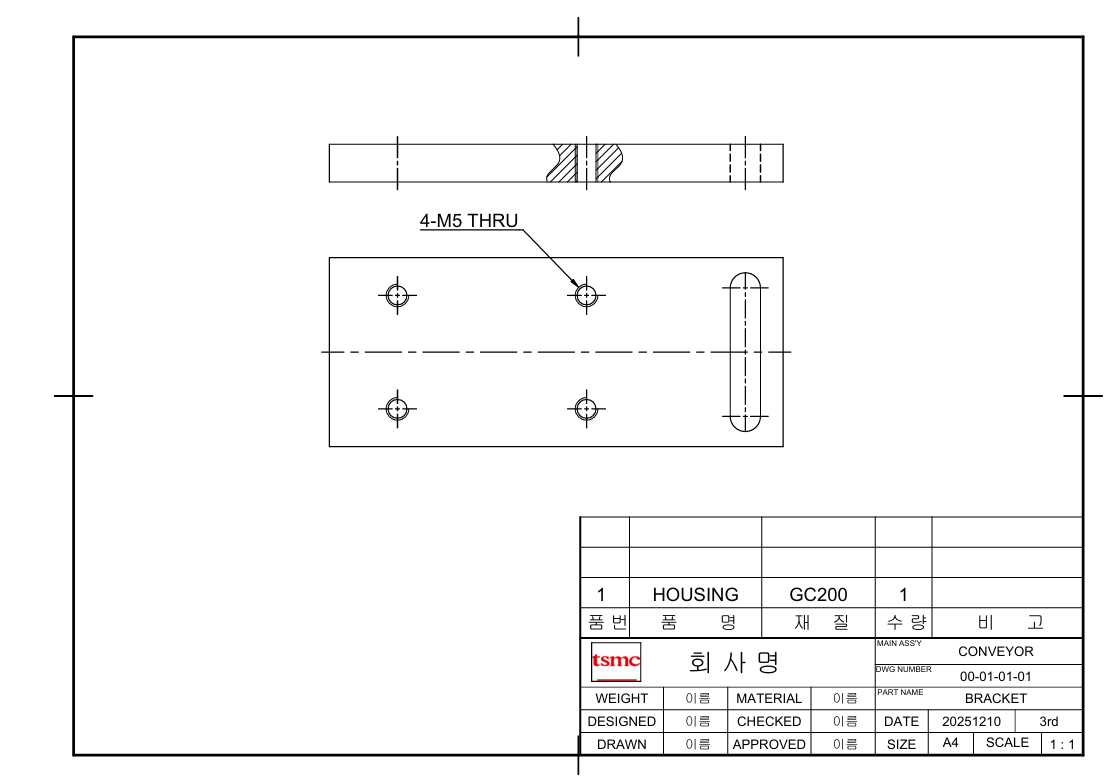

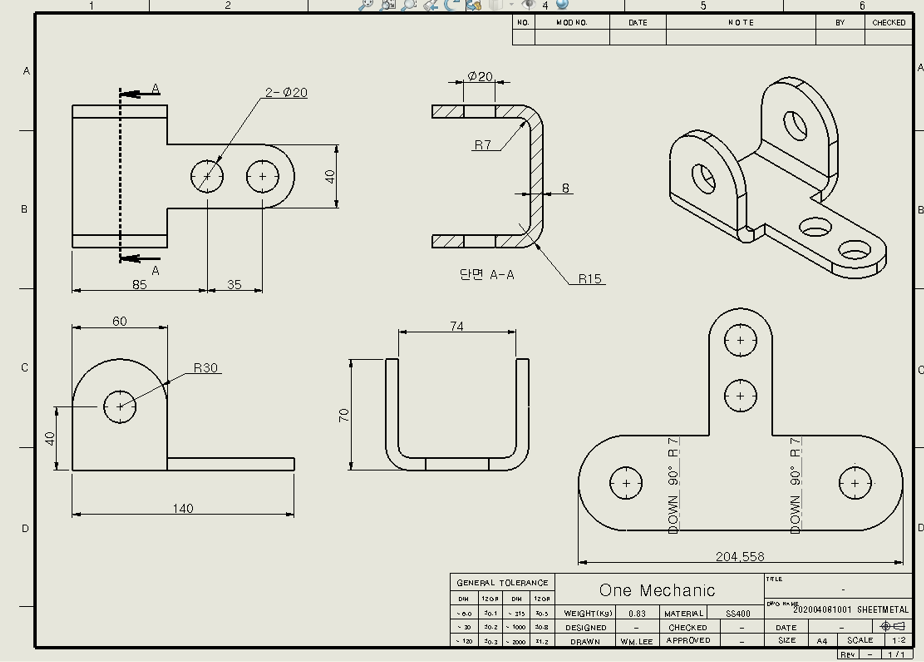

도면틀 만들기




https://convertio.co/kr/jpg-dxf/



20251210 표제란.dwg

0.04MB



https://convertio.co/kr/jpg-dxf/

JPG TO DXF(FREE)

GOOGLE -> 이미지검색 -> 이미지를 다른이름으로 저장 -> JPG TO DXF(사이트이용) ->
PNG OR JPG 업로드 -> DXF로 변환 -> 2D CAD에서 열 수 있다.






https://worldvectorlogo.com/



https://www.svgrepo.com/



https://convertio.co/kr/svg-dxf/


이미지생성 AI툴
https://leonardo.ai/

https://firefly.adobe.com/?media=featured

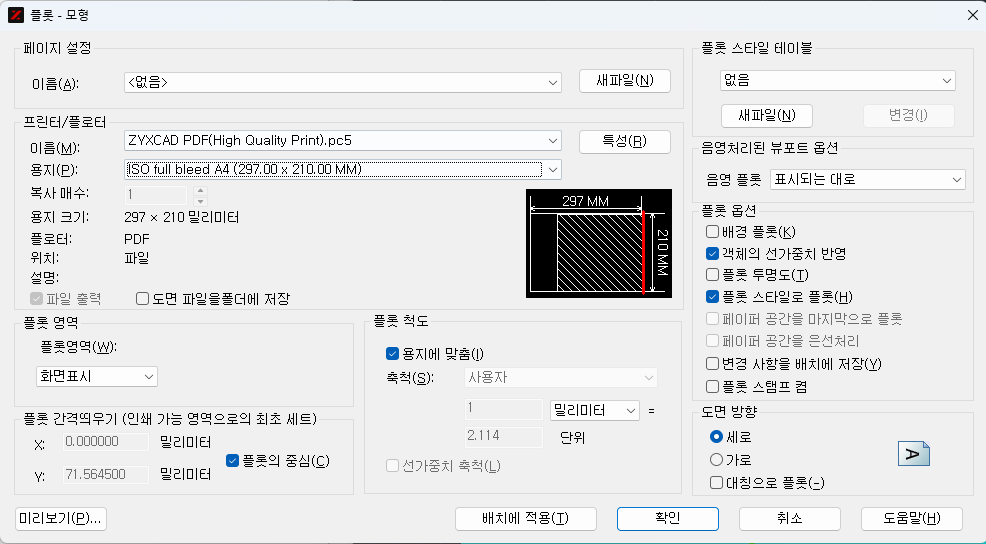

PLOT 출력하기

AUTOCAD PDF(HIGH QUALITY PRINT)
ISO전체페이지 A4 297X210
 o





20260312 3일차 오후








https://blog.naver.com/leekkoon/221138465819

표준피치, 가는피치

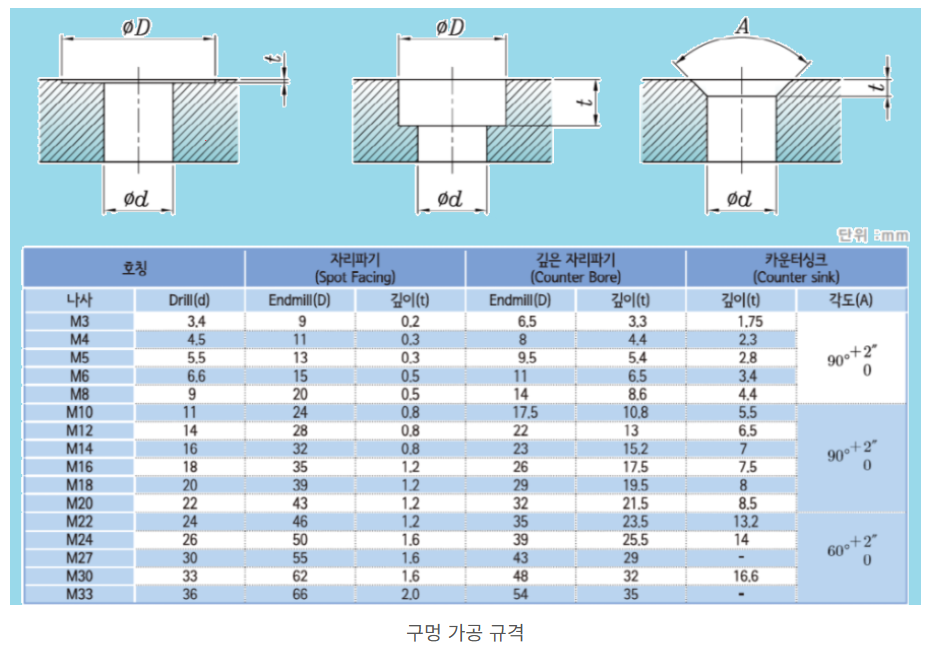

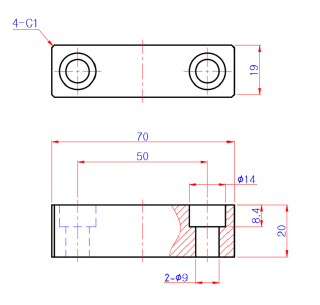

P363 카운터보어(Counter Bore), 카운터싱크(Counter Sink) 표기방법
        (위는 ANSI 표기방법)



구버전이미지 1번의 내용 업데이트할 것. 20260313








P331 치수보조기호의 종류

단축키설정하기


P33 별칭편집(AutoCAD)






DT : 한줄문자입력
MT : 여러줄문자입력, 글꼴, 크기편집가능

P25

P269

LEAD -> 특성

TOL -> A입력

P272






p451

도시되고 지시없는 모따기는 C1



다운로드


P451

https://feature-life.tistory.com/1469






치수공차
TOL(TOLERANCE)

LEAD -> 엔터 두번
지시선 선택 -> PR


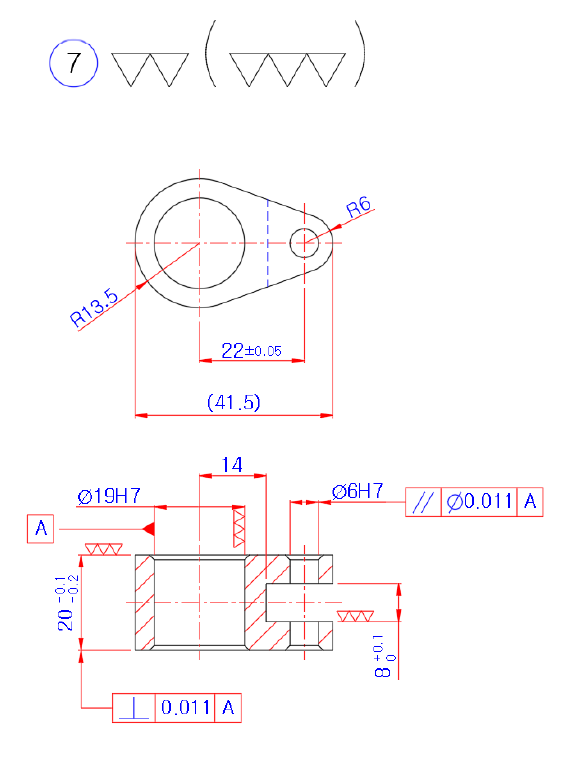

P270  TOL(데이텀)



상용끼워맞춤 표
https://feature-life.tistory.com/1469


IT공차 등급별 일반적 사용사례

 <표면거칠기의 설명은 오토캐드 교재에는 없는 내용>





A

2025년부터 적용

p449



INS


P229

ㅔ




RRAY
D




출처 : NCS학습모듈 / LM1501020111_2D+도면작업 / 20220705 / P61

P40


P298 선의 종류와 용도


P300 선의 우선순위


P302 투상법의 명칭과 3각법의 이해


P302 투상법의 좋은예와 안좋은 예


P306


P331 치수보조기호의 종류




한칸에 5mm씩

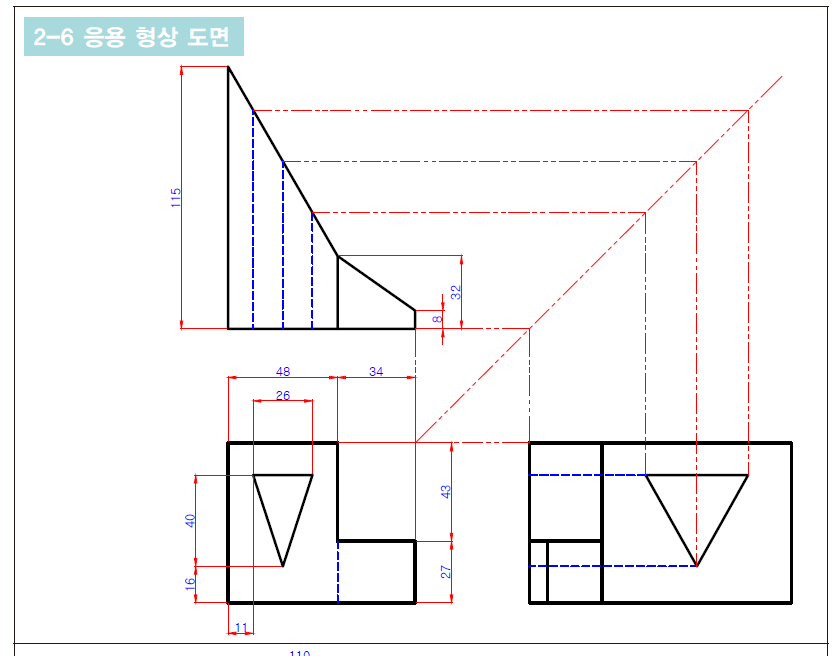

각각 도형의 정면도, 평면도, 우측면도를 제도하시오.
























P138 (TAP, 치수공차)



삼투상도로 제도하시오.





20241128 3일차 오후LEAD
                                                                                       <https://www.mois.go.kr/chd/sub/a05/birth/screen.do>








P273

P300

P331
L x D x H = Volume
순수한물 1cm^3=1(g)
V x 비중 = 무게

P370

P371



IT공차 등급별 일반적 사용사례




https://feature-life.tistory.com/1469


끼워맞춤공차 - 구멍 / 축 (다운로드 또는 보기)
 ERT



P446

20220715







ARRAY
DIMBREAK
LWD(LineWeightDisplay)
mo = pr -> property
RE - REGEN



















https://tdoctor.gtp.or.kr/tdoctor/main/index.do

https://youtube.com/shorts/3sjAjiu73no?si=cK4MHfPLZcEzPGSK



TEXTALIGN : 문자 좌우 정렬



TORIENT : 문자 각도 정렬



TCOUNT : 숫자 카운팅 객체선택 X, Y 방향 선택 6,-1 => 6부터 1씩 차감



CO - A - 갯수 - 간격





DIMSPACE - 기준객체 - 대상객체 - 0




M-객체저장-중심점선택-기준점1-기준점2


QDIM


 DIMASSOC: 치수입력 후 자동으로 블럭이 해제된다.

0: 블럭 해제

1: 블럭 유지

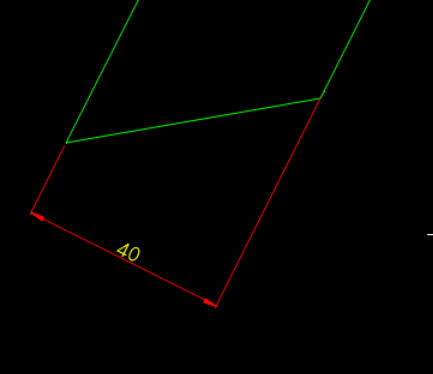

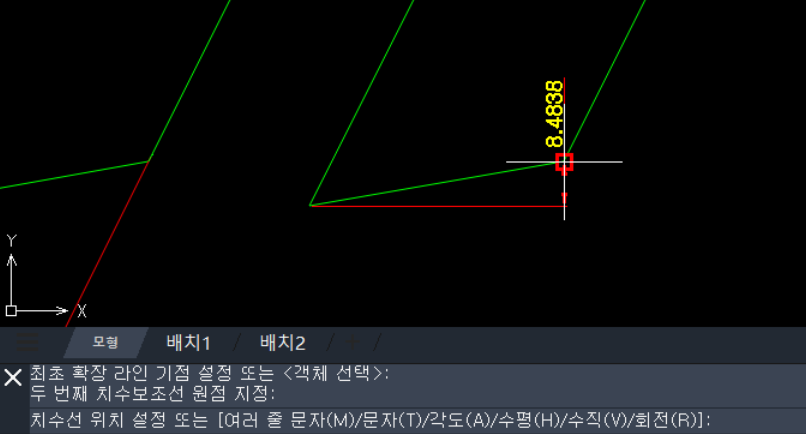

기울어진 치수넣기(DDI or DAL은 아님)

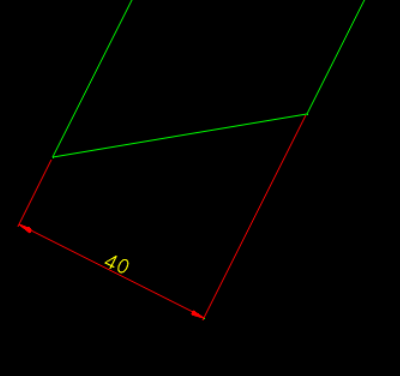

DLI -> 객체2군데 선택 -> 옵션에서 회전(R) 선택 -> 방향에 해당하는 2개소를 선택 -> 치수배치







 https://www.instagram.com/romaingenieria?igsh=ZzgxNGtxY3ZoN2l4




https://feature-life.tistory.com/1468

20250116 큐넷등록일











https://resources.sw.siemens.com/en-US/download-free-2d-cad-software/



다운로드


1일차
1-1 요구기능 파악하기 - 기초도면의 이해
1-2 요구기능 파악하기 - 기초도면의 이해
1-3 2D캐드 사용환경
1-4 투상도의 이해 - 투상 실습
1-5 투상도의 이해 - 도면작성 실습(Line, Circle)
1-6 투상도의 이해 - 도면작성 실습(Trim, Extend)
1-7 투상도의 이해 - 도면작성 실습(면적구하기, 벨트길이구하기)
2-1 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(볼트)
2-2 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(베어링)
2-3 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(기어)
2-4 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(스프로킷)
2-5 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(레이어작성)
2-6 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(무게산출)
2-7 표준품의 KS규격의 이해 - KS규격에 의한 표준품작성(블럭)
3-1 치수공차 검토하기 - 형상치수공차 이해
3-2 치수공차 검토하기 - 형상끼워 맞춤공차표
3-3 표면조도 검토하기 - 가공 정밀도
3-4 표편조도 검토하기 - 다듬질 기호
3-5 기하공차 검토하기 - 공차기호 이해
3-6 기하공차 검토하기 - 표준품 공차 적용
3-7 기하공차 검토하기 - 표준품 공차 적용
