화성 상공회의소 솔리드웍스&3DP 2024 05~



20240527 1회차


솔리드웍스 기반 설계(초급 수준) + 3d printing(FFF(FDM), DLP)
매주 월, 수 /
수업시간 1시30분 부터 5시 30분까지
솔리드웍스 파트(기계부품 위주) + 어셈블리 + 도면 + 3DP
+α AI(ChatBot)활용하기




ASTMAmerican Society for Testing and Materials

[구조] 미국 재료 시험 협회(American Society for Testing and Materials)를 의미하는 약어로, 미국의 재료 규격 및 재료 시험에 관한 기준을 정하는 기관을 의미하거나 제정된 기준을 나타내기도 함. [재료 및 시공] 미국 재료 시험 협회의 약칭. 참고 : 건축학용어사전, 세화

대한건축학회 건축용어사전



PLA : 옥수수전분 65% 정도 들어가있다.

땅속에 묻어 놓는 정도의 습도와 온도가 되어야 생분해가 된다.





https://www.youtube.com/watch?v=K6Y0rCOq0rM





https://www.youtube.com/watch?v=Vv0SmfxAofg&list=PLLaWEkSUr1BYI0qbouIdG2-T53-XLY5mZ


https://youtu.be/tE_E3bo5SAQ

https://youtu.be/8ffoWWye_Zw

https://youtu.be/ZiQek0wei1g


https://youtu.be/RrL4HshuzUw


사나고 3d펜 미니쿠퍼
https://youtu.be/8O6c1_vnSN4


https://youtu.be/9gFC2ugrOpo


https://blog.igisam.com/finance/7047/?fbclid=PAY2xjawGlB9xleHRuA2FlbQEwAGFkaWQBqxc74-qSTgGmA9NGFZrflkivXe_Y0euaQa7IrswqKUP6zyy4k8rw5IPdS93utgn6Tryu_aem_iU19pZR26pO7x7UtNnElHg

3D 프린터로 지어지는 집과 호텔, 그리고 마트 - 언폴드

 금속3d 프린터(미래인)
https://youtu.be/_dsHmOlsPzw?si=s5TzGfJmlqnmn4N7



https://www.instagram.com/p/DAO0O4rJIRt/

적층 + 절삭

https://youtube.com/shorts/5q_qYAGO7yU?si=hQ28pGr8kR_QR6Pt






https://store.bambulab.com/products/a1

https://www.youtube.com/watch?v=tE_E3bo5SAQ

Bambu Lab A1 3D Printer


https://youtu.be/p3ZIM3megIU?si=CeKQpQ7QUMziGWVN





https://youtu.be/yyZRd7VWpI4?si=0dom8Phb1gsnzZ2S


https://youtu.be/yyZRd7VWpI4?si=HChqnY0X_bO9m8t9



https://youtu.be/_r7DA78GrXg?si=SywzishRa1SFuSbh



https://www.instagram.com/reel/ClZ0Gi8jpoa/?utm_source=ig_web_copy_link&igsh=MzRlODBiNWFlZA==


https://www.instagram.com/reel/CtJ0kmfqP1u/?utm_source=ig_web_copy_link&igsh=MzRlODBiNWFlZA==



https://www.kickstarter.com/projects/coprint3d/co-print-multi-filament-module-for-all-bowden-3d-printer




역설계 자동추부품(28:40)
https://youtu.be/imGrla3b3Mo?si=NOfYl_IEFC1GFDJB




3D SCANNING(두상)

https://youtu.be/YNpmpQmFLzo?si=B72py-BAbpdAoqQg


revopoint allinone
http://itempage3.auction.co.kr/DetailView.aspx?itemno=E313170444&BCODE=BN00256873&gate_id=8da27014-fa3e-4536-ae14-12d87d14fc2d&ck=&sn=&igaw_eng=&airbridge_referrer=&appgate_guid=

Revopoint MIRACO 올인원 스...


https://youtu.be/wMCwfxf0JTI?si=-7Na_2NgsXt2xX6T

크렐로(장소무관)
https://creallo.com/ko/

온라인 제조 서비스 | 클라우드 제조 솔루션 | 크렐로


3DIT'S 구로디지털단지
https://smartstore.naver.com/3dits/best?cp=1

3D ITS : 네이버쇼핑 스마트스토어


프로토텍(가산디지털단지)
http://www.protolab.co.kr/views/service/testitem_print3d_fdm.asp

3D 프린팅(FDM)


더블에이엠(가산디지털단지)
https://aamkorea.co.kr/?NaPm=ct%3Dlwrdmuyb%7Cci%3Dcheckout%7Ctr%3Dds%7Ctrx%3Dnull%7Chk%3D3fbd14acc73a290badb38772e9896e1003cadb6a

(주)더블에이엠


https://www.stratasys.co.kr/

3D 프린팅 및 적층제조 기술



20240529 수 2일차

무료 3DCAD 프로그램
FREECAD
https://www.freecad.org/

FreeCAD: Your own 3D parametric modeler



BLENDER
https://www.blender.org/

blender.org - Home of the Blender project - Free and Open 3D Creation Software



3D CAD VIEWR (모바일용)
https://play.google.com/store/apps/details?id=org.opencascade.cadassistant&hl=ko&gl=US&pli=1

CAD Assistant - Google Play 앱

공용 확장자 : stl, stp, igs, sat

https://www.thingiverse.com/

Thingiverse - Digital Designs for Physical Objects


https://fab365.net/

FAB365


기술닥터(경기 테크노파크 사업)
https://tdoctor.gtp.or.kr/tdoctor/main/index.do

찾아가서 도와주는 기술닥터


국가직무능력표준, National Competency Standards
https://ncs.go.kr/index.do

NCS 국가직무능력표준, NCS 블라인드채용







https://www.step.or.kr/

STEP


https://ssup.kosmes.or.kr/

중소벤처기업연수원




이원모 개인 유튜브 채널(AutoCAD, Solidworks, Fusion)
https://www.youtube.com/@user-wd9wf4yj1o/featured

이원모




내열성 테스트
https://youtu.be/pi-bKQXHf4s?si=ZRsjGqXonNqU11fk



pla : 습기에 약하다.
습도60%, 온도??? 땅속에서 생분해된다.



AI Chat bot	Open AI	Chat gpt 3.0 3.5~4.0 ~ 5.0	LLM 채팅
		Dall E 3	이미지생성
		GPTs	GPT STORE
		SORA	동영상제작
		GPT-4o	인공지능 비서(어시스턴스)
	Google	Gemini 실시간 3.7
	NAVER	CUE	인공지능 검색
		CLOVA X	LLM 채팅
	MicroSoft	Copilot	LLM 채팅
		Bing	검색
	뤼튼	wrtn	LLM 채팅



https://www.wombo.art

Dream by WOMBO




GPT-4o 소개
https://openai.com/index/hello-gpt-4o/

SORA소개
https://openai.com/index/sora/

구글확장프로그램
notegpt
프롬프트 지니
DeepL


https://chatgpt.com/?oai-dm=1

https://gemini.google.com/app?hl=ko

‎Gemini - 대화를 통해 아이디어를 강화하세요


https://copilot.microsoft.com/

Info


YOUTUBE 자막 다운로드
https://downsub.com/

Download subtitles from Youtube, Viki, Viu, Wetv, Kocowa and more



20240603 3일차ST

https://ko.aliexpress.com/item/1005006390144153.html?spm=a2g0o.productlist.main.3.7ecaLXc8LXc8qN&algo_pvid=2863b5c1-6a70-4505-88e3-73922cd62f2c&algo_exp_id=2863b5c1-6a70-4505-88e3-73922cd62f2c-1&pdp_npi=4%40dis%21KRW%21663369%21431190%21%21%213396.60%212207.79%21%40213bce9317173896287966786ef7b9%2112000039243733414%21sea%21KR%212196587776%21&curPageLogUid=DIKs3cuia343&utparam-url=scene%3Asearch%7Cquery_from%3A

431190.0₩ 35% OFF|Creality CR Scan Ferret Pro WiFi 3D 스캐너, 휴대용 핸드헬드 손떨림 방지 추적, 0.1 mm정확


https://ko.aliexpress.com/item/1005006548728369.html?spm=a2g0o.productlist.main.7.6fed3cacayyMpS&algo_pvid=1a9beccb-6cdf-4a68-a26f-5dd86fea7598&aem_p4p_detail=20240602214213261037197931320006945994&algo_exp_id=1a9beccb-6cdf-4a68-a26f-5dd86fea7598-3&pdp_npi=4%40dis%21KRW%211538125%211184362%21%21%211085.28%21835.67%21%40213bce9317173897329431191ef7b9%2112000037634150238%21sea%21KR%212196587776%21&curPageLogUid=fovJOqdf3D5r&utparam-url=scene%3Asearch%7Cquery_from%3A&search_p4p_id=20240602214213261037197931320006945994_1

CR-SCAN VS REVOPOINT SCANNER 비교
https://youtu.be/DKms7kGiuo8?si=w0IBAeBc65Xs-WdP

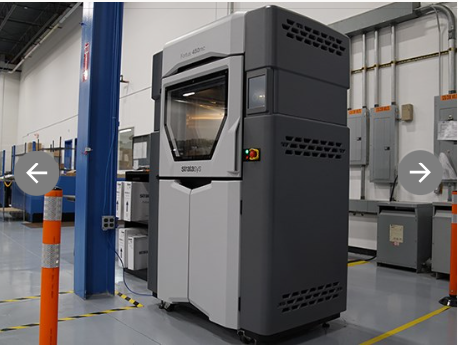

STRATASYS
ULTEM

https://www.stratasys.co.kr/search/?query=ULTEM

Search

Stratasys 사는 3D 프린팅용 고성능 재료를 다양하게 제공하고 있으며, 특히 고온 환경에서 사용할 수 있는 재료도 포함되어 있습니다. 이들 재료는 높은 열적 특성 외에도 기계적 강도와 내구성이 뛰어나며, 다양한 산업 분야에서 사용됩니다. 주요 고온용 재료는 다음과 같습니다:

### 1. ULTEM™
- **ULTEM™ 9085**: 항공우주, 자동차 및 기타 고성능 애플리케이션에서 사용됩니다. 높은 열적 내구성(연속 사용 온도 150°C)과 함께 우수한 기계적 특성을 가지고 있습니다.
- **ULTEM™ 1010**: ULTEM 9085보다 높은 온도에서도 사용 가능하며(연속 사용 온도 210°C), 생체 적합성 및 고강도를 필요로 하는 애플리케이션에 적합합니다.

### 2. PPSF/PPSU (Polyphenylsulfone)
- **PPSF/PPSU**: 고온 환경에서 우수한 성능을 발휘하며, 최대 연속 사용 온도 220°C에 달합니다. 높은 내화학성 및 기계적 강도를 제공합니다.

### 3. Antero™
- **Antero™ 800NA**: PEKK(Polyetherketoneketone) 기반의 재료로, 높은 열적 안정성(연속 사용 온도 150°C 이상)과 우수한 기계적 특성을 가지고 있습니다. 항공우주 및 자동차 부품 제작에 자주 사용됩니다.
- **Antero™ 840CN03**: PEKK 기반의 전도성 재료로, Antero 800NA와 유사한 특성을 가지면서도 정전기 방지 특성을 추가로 제공합니다.

### 4. Nylon 12CF (Carbon-Filled)
- **Nylon 12CF**: 탄소 섬유가 충진된 나일론 12 재료로, 높은 기계적 강도와 열적 안정성(연속 사용 온도 120°C)을 제공합니다. 경량 구조물 및 내구성이 필요한 부품에 사용됩니다.

### 5. FDM® Nylon-CF10
- **FDM® Nylon-CF10**: 나일론 6/66 기반의 탄소 섬유 강화 재료로, 우수한 강도와 열적 특성을 가지고 있으며, 고온 환경에서 사용 가능합니다.

이 외에도 Stratasys는 고객의 요구에 맞춘 다양한 특수 재료를 지속적으로 개발하고 있습니다. 각 재료의 특성과 응용 분야에 대한 자세한 정보는 Stratasys의 공식 자료나 기술 문서를 참조하는 것이 좋습니다.

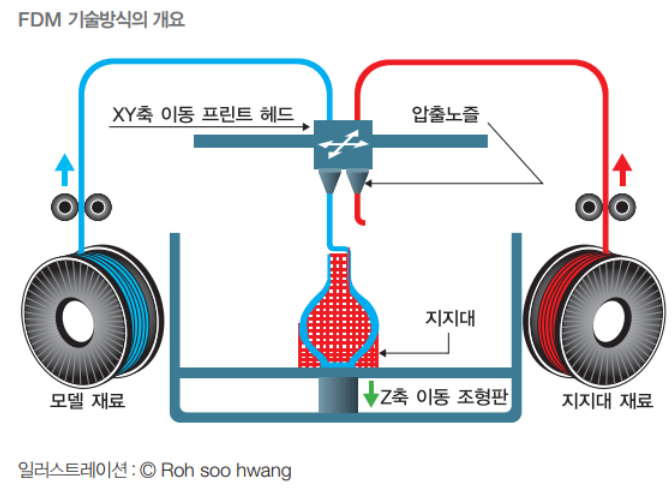

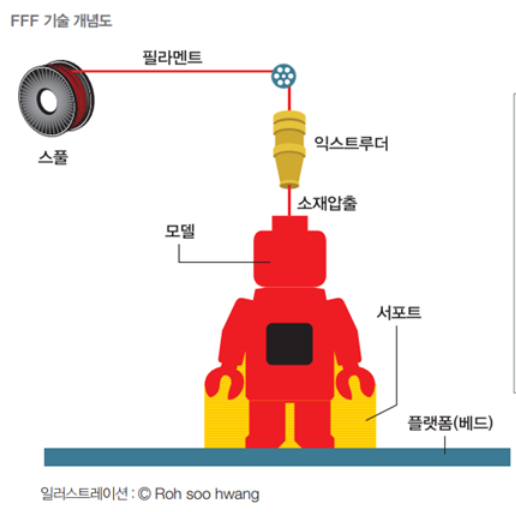

3. 재료압출 방식[ME]  (Meterial Extrusion)
 - 고온 가열한 소재를 노즐을 통해 연속적으로 압출시켜가며 형상을 조형하는 기술
 - FDM, FFF
<!--td {border: 1px solid #cccccc;}br {mso-data-placement:same-cell;}-->

구분	FFF	FDM
정의	Fused Filament Fabrication (FFF)	Fused Deposition Modeling (FDM)
개념	동일한 기술	동일한 기술
출력 방식	뜨거운 필라멘트를 압출하여 쌓아 올리는 방식	뜨거운 필라멘트를 압출하여 쌓아 올리는 방식 모델 : PLA과 서포트(PVA)의 재료각 각각 공급된다.
장점	저렴한 가격30000원 * 다양한 재료 사용 가능 * 사용 및 유지 관리 용이 * 빠른 출력 속도	* 비싼 가격300000원 * 다양한 재료 사용 가능 * 사용 및 유지 관리 용이 * 빠른 출력 속도
단점	* 낮은 정밀도 * 계단 현상 발생 가능 * 후처리 필요	비싼 기계, 비싼 재룔 FFF 대비 10배정도 비싸다. * 낮은 정밀도 * 계단 현상 발생 가능 * 후처리 필요
적용분야	* 빠른 프로토타입 제작 * 교육 * 취미 * 개인 제작 * 일부 소요품 제작 |	* 빠른 프로토타입 제작 * 일부 소요품 제작
브랜드	Creality, Ender, Prusa, Anycubic	Stratasys https://www.stratasys.co.kr/3d-printers/



https://youtu.be/KRdJylnEih4?si=eh_fU813yWPGeSiU



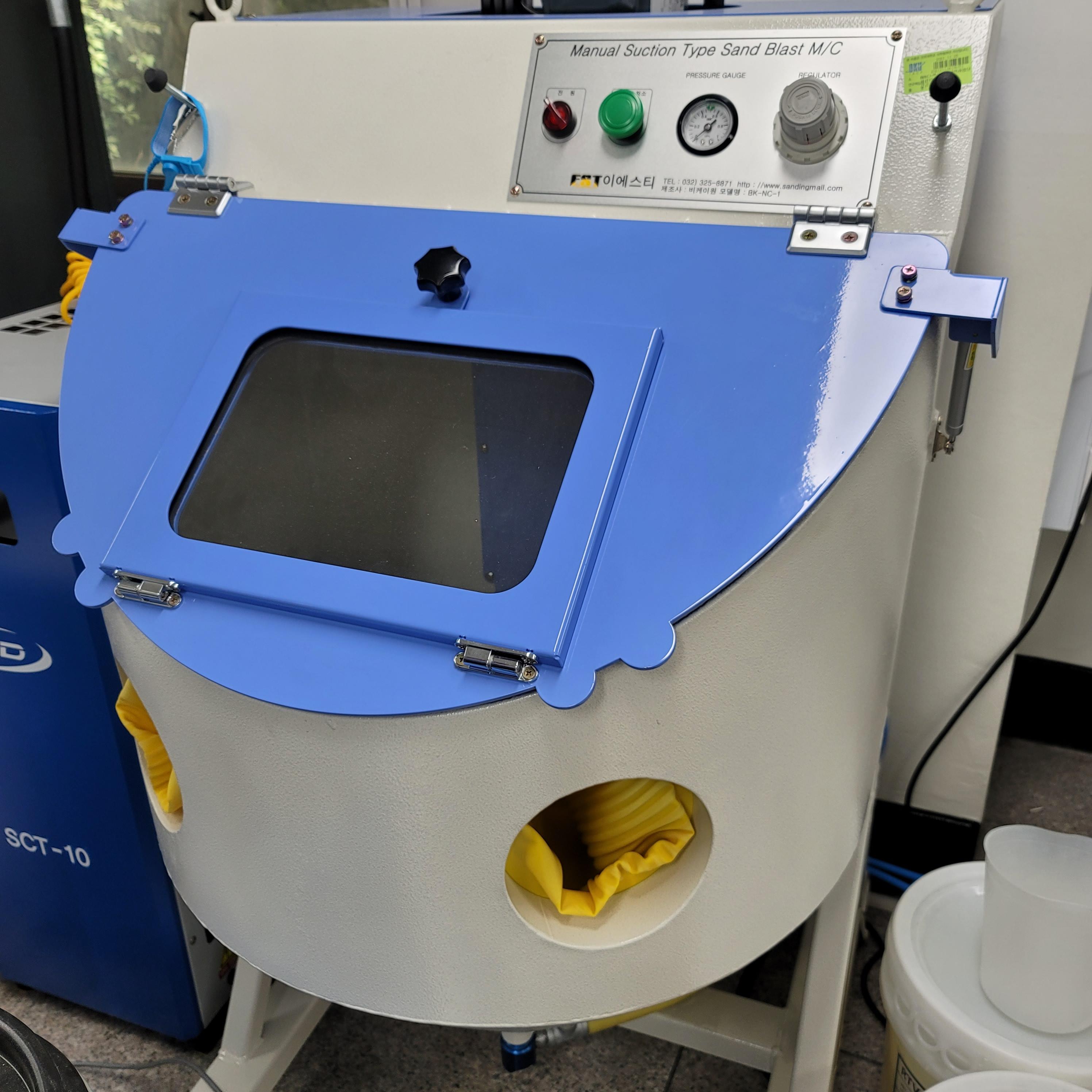

PVA 재료 제거

MULTICOLOR 3DPRINTER

1HEAD : 재료 체인지
1HEAD : 각각의 재료를 넣고 빼기를 반복하여 출력, BAMBU, ZONESTAR 등 대부분의 멀티칼러프린터

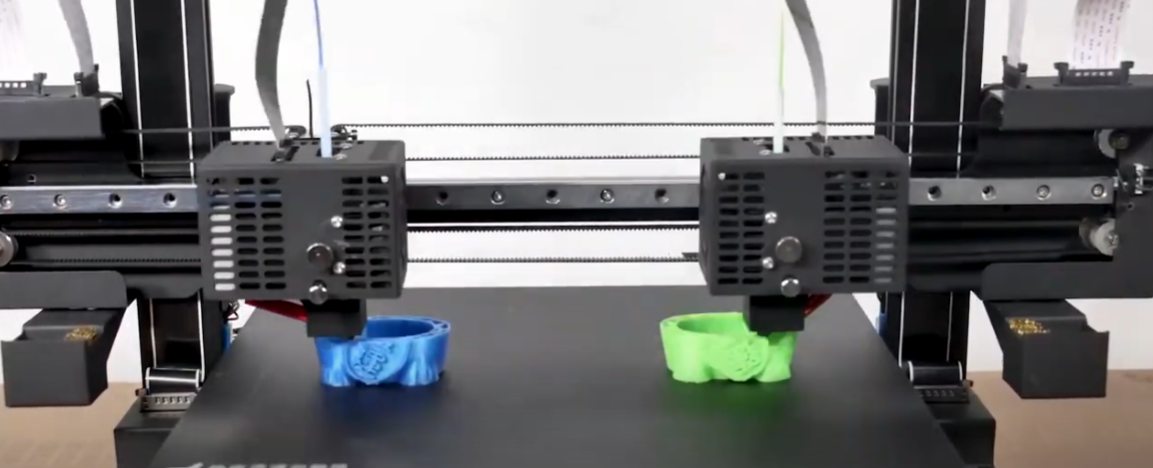

nHEAD(IDEX방식) : 노즐이 달린 헤드가 여러개
멀티칼라프린터는 프라임타워, 트랜지션타워, 퍼징타워, 와이프타워 등으로 불리워지는 타워를 생성하게 된다.


1HEAD	1HEAD	nHEAD
헤드체인지	재료체인지	n개의 해드
PRUSA XL 20240401($3,999)	BAMBU X1 20240401($1449)
https://www.youtube.com/shorts/5aejVUytcaU	https://youtu.be/Eci4iFoyoS4

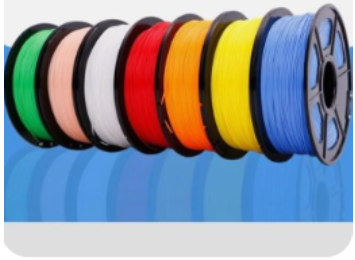

PLA 필라멘트

RAINBOW PLA		AA 변색 PLA

<!--td {border: 1px solid #cccccc;}br {mso-data-placement:same-cell;}-->



사진 출력



사진출력을 위한 형태편집

http://3dp.rocks/lithophane/


3D PRINTING ARCHITECTURE
https://www.youtube.com/watch?v=vL2KoMNzGTo&t=10s







https://www.youtube.com/watch?v=fLpeeUYtW94&feature=emb_logo



4) Chocolate 3D프린터

5) 세라믹(Ceramics) 3D프린터




https://ko.aliexpress.com/item/1005004679112604.html?spm=a2g0o.productlist.main.117.50c957adxtAGgD&algo_pvid=752cc522-37ba-4b6c-807a-d24570d2ea39&algo_exp_id=752cc522-37ba-4b6c-807a-d24570d2ea39-58&pdp_npi=4%40dis%21KRW%21944807%21566890%21%21%21668.61%21401.17%21%402101150217175078694141322e501a%2112000030073843732%21sea%21KR%212196587776%21&curPageLogUid=NeQCSjEc0VRd&utparam-url=scene%3Asearch%7Cquery_from%3A

Moore 1 미니 3D 프린터 인쇄 크기 180x180x18mm 도자기 골동품 세라믹 클레이, DIY 3D 인쇄 재료 Tronxy

특징	PLA	TPU	TPE	PVA
재질	옥수수, 사탕수수, 밀 녹말	폴리우레탄	열가소성 엘라스토머	폴리비닐 알콜
인쇄 방식	FDM	FDM, SLS	FDM	FDM
강도	중간	높음	중간 ~ 높음	낮음
유연성	낮음	높음	중간 ~ 높음	높음
내구성	낮음	높음	중간 ~ 높음	낮음
적합한 용도	장식품, 기계 부품, 의류	신발, 케이스, 호스	다양한 유연한 제품	지지대, 래프팅
가격	저렴	비쌈	중간	비쌈
인쇄 온도	190-220°C	210-230°C	200-230°C	180-220°C
침대 온도	50-60°C	40-60°C	40-60°C	40-50°C
지지대 필요 여부	아니요	아니요	아니요	예
용해성	수분에 취약	용매에 강함	용매에 강함	물에 용해
후처리	연마, 도색 가능	연마, 도색 가능	연마, 도색 가능	불필요


https://zrr.kr/oKt4

58065.0₩ 9% OFF|Creality 3D 스페이스 파이 필라멘트 건조기 상자, 필라멘트 조절식 탈수기, 1kg, 45 ℃ 7






https://www.indiegogo.com/projects/chromaset-all-in-one-solution-to-every-3d-printer#/

ChromaSet: All-in-One Solution to Every 3D Printer


https://youtu.be/xVJx01NhjS8?si=pev_xLW712zR_g5R





https://wearable.or.kr/

WMD [Wearable Manufacturing Data Platform]









1. 3차원모델링 순서
1. 평면의선택(정면,평면,우측면) -> 모양에 해당하는 2차원스케치 -> 정확한 치수입력 -> 스케치종료
-> 3차원명령어(돌출, 돌출-컷) -> 다듬질(필렛,모따기.....)


3D프린팅을 하기 위한 절차
1. 3D DATA : SOLIDWORKS, INVENTOR, FUSION 등을 이용해서 3D모델링을 한다.
   싱기버스와 같은 사이트에서 만들져 있는 *.STL 데이터를 다운로드 한다.
2. *.STL : SURFACE형태의 데이터이고, 면이 삼각형으로 나뉘어져 있고, 속이 비어 있는 형태의 파일이다.
3. 슬라이싱 : 출력방식에 따라서 슬라이싱프로그램이 달라진다.

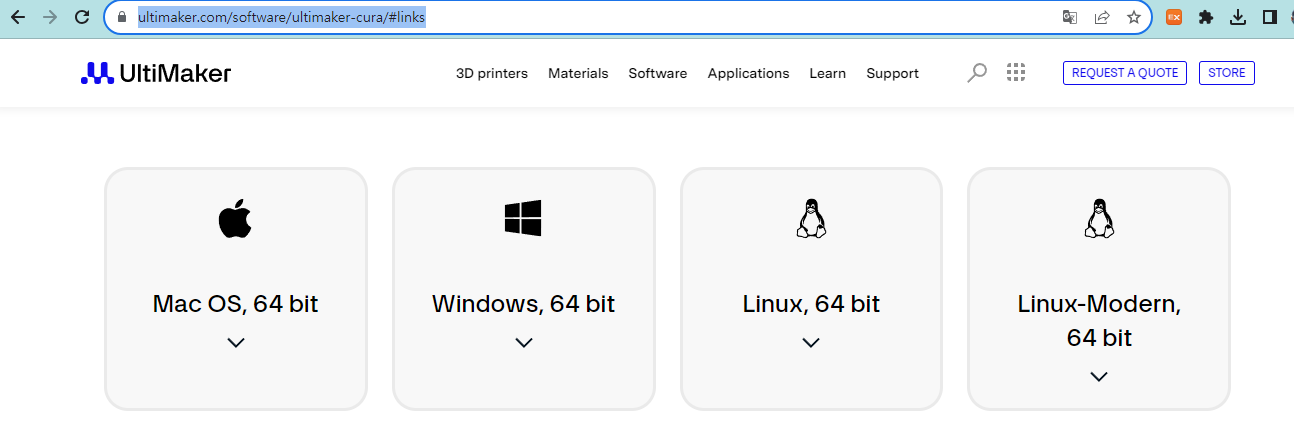

범용프로그램 : ULTIMAKER에서 나온 슬라이싱 프로그램을 기본으로 FFF방식의 프린터에서 많이 사용한다.
전문프로그램 : 장비(제조사)별로 출력방식별(FFF, FDM, SLA, DLP, MJP...)로 슬라이싱이 다르다.
4.  *.GCODE : FFF방식, FDM방식은 GCODE방식으로 슬라이싱데이터가 나온다.
SLA, DLP 방식은 JPG와 같이 이미지파일로 저장된다.
5. 3D PRINTING : USB에 옮겨 저장, WIFI, 유선케이블 형태의 파일전송 방식으로 출력한다.
3d prining 순서
3D MODELING -> 파일변화(*.STL) -> 슬라이싱프로그램 -> 배치 -> 파일변환(*.GCODE) -> USB -> P






 ctrl + 휠 => 화면이동

데이터호환
*.stp, *.sat, *.x_t, *.iges



*.SLDPRT => 솔리드웍스에서 만들어지는 파트파일

슬라이스프로그램


CURA FOR CUBICON
http://eng.3dcubicon.com/bbs/board.php?bo_table=datalist&wr_id=54

[S/W] Cubicon PRIME (M22Z) CuraForCubicon V4.10.1 Release > Downloads | CUBICON






20240605 4일차 수요일


https://studycadcam.blogspot.com/search/label/3D%20CAD%20EXERCISES?&max-results=200

https://www.coupang.com/vp/products/7495923559?itemId=19611216018&vendorItemId=88528288935&src=1042503&spec=10304991&addtag=400&ctag=7495923559&lptag=10304991I19611216018&itime=20240610133020&pageType=PRODUCT&pageValue=7495923559&wPcid=17179938204354440600476&wRef=&wTime=20240610133020&redirect=landing&gclid=Cj0KCQjwpZWzBhC0ARIsACvjWROBhllMLM_eLbsQLnKUMeAnoJ19cWu5Qo-k0Gtq5uhH-rX9BJvlVBkaArYIEALw_wcB&mcid=984cb64b54594b01b30c6d0fdfc55128&campaignid=20475378677&adgroupid=&isAddedCart=


Creality 초고속 3D 챔버형 프린트 프린터 모델링 핸즈프리 오토 레벨링 손도리 케이원 맥스 K1 MAX


20240610 5일차












 https://youtu.be/Svt4yl7JiZ4?si=FK6pkVbv9phhtiJ6


 https://youtu.be/Sw2Vdtolnj8?si=lQYMLr9_Mn2gneoF

20240617 7일차 월

6월25일 단국대 웨어러블(3D프린팅)센터 참가자명단
https://docs.google.com/spreadsheets/d/1DxlPuZI_s6OECSQ2Lh7eMOboLeIZ7PDZd-6qZoeeg6U/edit?usp=sharing




특성	PLA	Carbon 필라멘트
밀도	약 1.25 g/cm³	약 1.2 g/cm³ (탄소 섬유 함유량에 따라 다름)
인장 강도	약 60 MPa	약 80-110 MPa
굽힘 강도	약 50 MPa	약 100-150 MPa
탄성 계수	약 3.5 GPa	약 6-10 GPa
신율 (파단 변형률)	약 6%	약 2-3%
열변형 온도 (HDT)	약 60°C	약 100-150°C
충격 강도 (IZOD)	약 16 J/m	약 20-40 J/m
수축률	낮음 (0.3-0.5%)	매우 낮음 (0.1-0.3%)
내마모성	보통	매우 높음
표면 마감	매끄럽고 반짝임	매끄럽고 무광택 또는 반무광
가공성	쉬움	보통 (노즐 마모 주의 필요)
내화학성	낮음	높음









20230830 3일차



https://ncs.go.kr/index.do


https://www.ilovepdf.com/ko


iLovePDF | PDF를 즐겨 쓰시는 분들을 위한 온라인 PDF 툴








https://www.coupang.com/vp/products/7703173934?itemId=20630329874&vendorItemId=87704330456&src=1032001&spec=10305199&addtag=400&ctag=7703173934&lptag=I20630329874&itime=20240616142558&pageType=PRODUCT&pageValue=7703173934&wPcid=17164421605781608749811&wRef=cr.shopping.naver.com&wTime=20240616142558&redirect=landing&mcid=822c70e6230e40488a0756f7da44b9a3&isAddedCart=

Carbon 인증된 식품 등급 PLA+ 3D 프린터 필라멘트 - 탄소 실험실 테스트 FDA 준수 안전 1.75mm 1kg 온도:



특성	PP(Polypropylene)	PC(Polycarbonate)
식품 안전성	일반적으로 식품 등급 인증 가능 (FDA, EU 인증)	일부 제품은 식품 등급 인증 가능 (FDA, EU 인증)
내열성	중간 (최대 약 100°C)	높음 (최대 약 120-130°C)
내화학성	매우 높음	중간에서 높음 (특정 화학물질에 민감)
강도와 내구성	중간	매우 높음
투명도	반투명	투명
내충격성	높음	매우 높음
무독성	예	특정 조건에서 비스페놀-A(BPA) 방출 가능
흡수율	매우 낮음	낮음
가공성	쉬움	어려움 (고온에서 가공 필요)
후처리 필요성	낮음	높음 (BPA 방출 방지 코팅 필요)
일반 용도	식품 포장, 주방 용품	식품 보관 용기, 투명 주방 기구








20240619 수 8일차


20240622 7일차

https://youtu.be/DT7kGqipjoI?si=V1bocy3KVALjhPel


https://youtu.be/cmbUl4pkEhw?si=S0FfIq3ScRsgzW71

















공유누리
https://www.eshare.go.kr/UserPortal/Upm/Main/index.do




20230901 4일차


RADIUS -> 반지름 - 필렛(FILLERT) - 모깎기 - R
C - CHAMFER - 모따기 - C



20230906 5일차

https://youtu.be/J91jTI2-k_U?si=lNchV80cHHT97ybl

https://www.youtube.com/watch?v=Jk9j5PlDZ2I

https://www.caltech.edu/about/news/new-bioinspired-robot-flies-rolls-walks-and-more




https://www.thingiverse.com/

Thingiverse - Digital Designs for Physical Objects


https://smartstore.naver.com/3dits

3D ITS : 네이버쇼핑 스마트스토어

 RINTING






다른이름으로 저장 => 데이타의 호환을 위한 중간자 형태로 바꿔서 보내준다.
X_T, SAT, STP
-> 히스토리없음. 재질속성 없음. 색상없음.

https://get.adobe.com/kr/reader/

Adobe - Download Adobe Acrobat Reader DC


20230908 6일차
파트 템플릿 만드는 순서



 MMGS -> MM KG S








88PAGE

R = Radius(반지름) = 모깎기
C = Chamfer = 모따기

109PAGE



164PAGE
Pitch
Circle
Diameter



173page


20230913
파트모델링 -> 어셈블리 간단한거 -> 파트도면작성(솔리드웍스도면-> DWG변환) ->
어셈블리 기계관련부품 조립 -> 어셈블리도면작성 ->
3DPRINTIN은 지속적인 교육...



§http://3dp.rocks/lithophane/











FFF/FDM방식 설명

압축파일만들기 -> 접미사 사용하기 / 대치

3d프린터 출력업체 (포유테크 / 인천 계양구 서운산단로1길 19 313호)
3d4u.cc

3D 프린팅 서비스  | 3dprinter


https://creallo.com/ko/

온라인 제조 플랫폼 크렐로 | 3D프린팅 | CNC | 판금 | 사출

3d프린터 출력업체(쓰리디메이커즈 / 세종특별자치시 조치원읍 세종로 2639 L동 103호)
http://makerz.co.kr/

3D MAKERZ









큐비콘

3

3D프린팅 순서
3D모델링 데이타 -> 데이타변환(*.stl) -> 슬라이서프로그램 -> 파일 복사(*.gcode) -> 3d 프린팅



https://www.youtube.com/watch?v=rzLkyN_ylX4


20230915




0.00MB



0.00MB



0.00MB





20230920 수요일







BOM =>Bill Of Material


다른이름으로 저장 -> pdf -> 3dpdf
=> 반드시 acrobat leader에서 열어야 3d로 볼 수 있다.


20230922 금요일

sw to autocad
회전명령어
숫나사탭, 암나사탭






https://kr.dwgfastview.com/


DWG FastView | 온라인CAD 뷰어 & 편집기 | DWG FastView


DWGFASTVIEW => GOOGLE 이메일로 쉽게 등록하고, 실시간으로 캐드파일을 볼 수 있다.





https://play.google.com/store/apps/details?id=org.opencascade.cadassistant&hl=ko&gl=US&pli=1

CAD Assistant - Google Play 앱



0.00MB


SW2020
AUTO2024, AUTO2021
오토캐드버전이 솔리드웍스보다 낮아야 사용이 편리하다.




189-1

2


188-1

188-2


https://ko.aliexpress.com/w/wholesale-creality-cr-scan.html?catId=0&initiative_id=AS_20230914040237&SearchText=creality+cr+scan&spm=a2g0o.best.1000002.0

https://ko.aliexpress.com/w/wholesale-creality-cr-scan.html?SearchText=creality+cr+scan&catId=0&initiative_id=AS_20230914040237&spm=a2g0o.best.1000002.0


https://ko.aliexpress.com/item/1005004060008379.html?spm=a2g0o.productlist.main.9.423374d9m0qXol&algo_pvid=1503526e-f411-4d18-942f-6fd4e07deb20&aem_p4p_detail=2023091405025412875644506422480001446955&algo_exp_id=1503526e-f411-4d18-942f-6fd4e07deb20-4&pdp_npi=4%40dis%21KRW%212621620%21786486.0%21%21%211918.70%21%21%402103226116946929743721721e8b9f%2112000030780737939%21sea%21KR%21876775015%21AS&curPageLogUid=2en5TnBbp9vW&search_p4p_id=2023091405025412875644506422480001446955_5

648088.0₩ 70% OFF|CREALITY CR Scan 01 3D 스캐너, 0.1mm 정확도, 자동 매칭 업그레이드 콤보 3D 프린터 산업




https://imagetostl.com/convert/file/stl/to/xyz

Convert STL to XYZ for free - ImageToStl


20230927 수요일


20231004 수요일


0.00MB




BOTTOM-UP : 부품을 모델링 -> 조립하는 방식

TOP-DOWN : 어셈블리상태에서 -> 부품을 생성하거나 참조해서 설계하는 방식
-> : 어셈블리 상태에서 다른 부품을 참고하고 있는 상태
->* : 어셈블리 상태에서 외부참조를 잠금하고 있는 상태(기능억제)

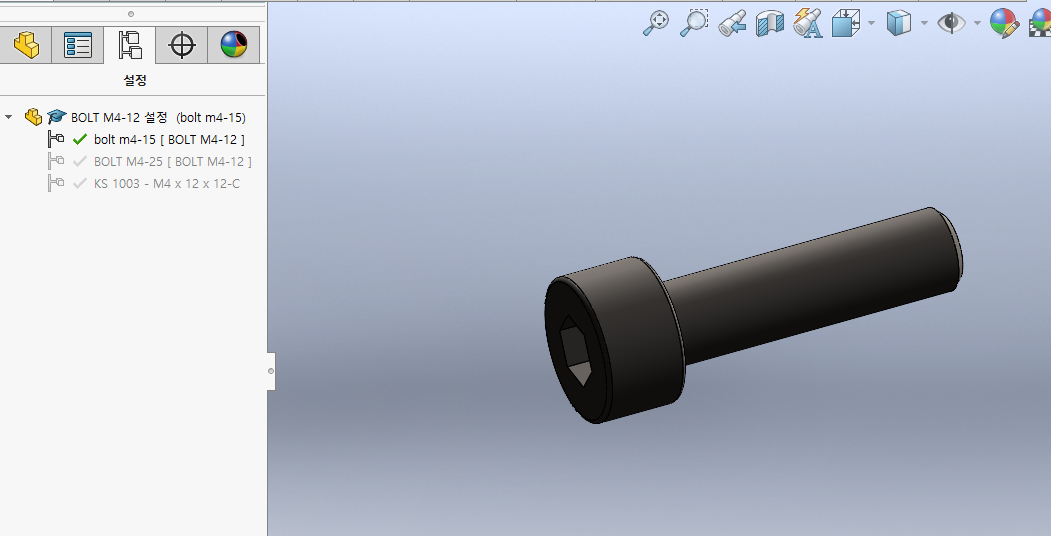

설정추가 - 면이동




(KS)SM45C - (US)AISI1045 - (JIS)S45C
SS400 - ASTM A36 - SS400 - (구)SS41 - (구구)FB41
STS304 - AISI304 - SUS304









https://www.prototech.co.kr:40007/index.asp#this

3D프린팅 토탈 솔루션 기업｜프로토텍

http://promet.co.kr/Production/Introduce.asp?sMN=0101

제작서비스 전문｜프로메테우스



P108-1
카운터보어, 카운터싱크 설명.

P108-1
큐비콘 테스트 3D프린팅
큐라 슬라이싱으로 바뀜.

3D프린팅용 모델링,
큐비콘 슬라이싱 - 프린팅



0.00MB

0.00MB

0.00MB

0.00MB

autocad 버전이 솔리드웍스보다 낮아야 오토캐드의 데이타를 복사->붙여넣기가 가능합니다.


0.00MB






스퍼기어의 경우
P.C.D = Pitch Circle Diameter
P.C.D = M * Z = 2*25=50
이높이 = M*2.25 = 2*2.25 = 4.5
O.D = PCD+2M = M*Z + 2M = M(Z+2) = 2(25+2) = 54


0.00MB

0.00MB

0.00MB



0.00MB




www.partserver.com
https://www.3dfindit.com/ko/

3D CAD 모델을 무료로 다운로드


https://www.traceparts.com/ko

무료 3D 모델, CAD 파일 및 2D 도면 - TraceParts


https://kr.misumi-ec.com/

MISUMI | 미스미 종합 Web 카탈로그


https://grabcad.com/

GrabCAD Making Additive Manufacturing at Scale Possible


https://www.3dcontentcentral.com/

3D ContentCentral - Free 3D CAD Models, 2D Drawings, and Supplier Catalogs


20231013 금요일

https://www.heumtax.com/?utm_source=naver-bs&utm_medium=search&utm_campaign=heum_lightthumb_imp_n_pc_dft_230607&utm_content=n_n_n_homelink__bs_taxrep-1_n_n_a-1_n_231011&utm_term=%EB%8D%94%EB%82%B8%EC%84%B8%EA%B8%88&n_media=27758&n_query=%EB%8D%94%EB%82%B8%EC%84%B8%EA%B8%88&n_rank=1&n_ad_group=grp-a001-04-000000035070961&n_ad=nad-a001-04-000000267161200&n_keyword_id=nkw-a001-04-000005430040076&n_keyword=%EB%8D%94%EB%82%B8%EC%84%B8%EA%B8%88&n_campaign_type=4&n_contract=tct-a001-04-000000000781369&n_ad_group_type=5&NaPm=ct%3Dlno3otns%7Cci%3D0ym00029LgvzrT8eYLjs%7Ctr%3Dbrnd%7Chk%3De745e8c93e9b1b992cdf3afeee278d9bf08c6fa3

세무법인 혜움 - 국내 1위 카톡 기반 세무 서비스





http://www.hadpf.com/
부품 모델링

화성시 소공인 집적지구 공동기반시설

20221024

p134 복습
https://www.thingiverse.com/

Thingiverse - Digital Designs for Physical Objects

20221026
곡면포장

솔리드바디

https://www.youtube.com/watch?v=7Zp5K-y_RUo


이미지파일로 3D 출력하기 => 다음시간에 실습

복합지원센터 투어(센터장)



20221031
파트모델링 -> 파트 도면 -> 어셈블리 -> 어셈블리 도면
선형패턴, 원형패턴


20221031
11.02(수), 11.07(월) => 파트도면작성
11.09(수), 11.14(월) => 어셈블리
11.16(수), 11.21(월) => 어셈블리도면작성
11.23(수) , 11.28(월)=> 맞춤형 설계, 기타 Q&A





오토캐드의 대안
2d cad의 대명사 => GSTARCAD, ZWCAD, PROGECAD, CADIAN(???)

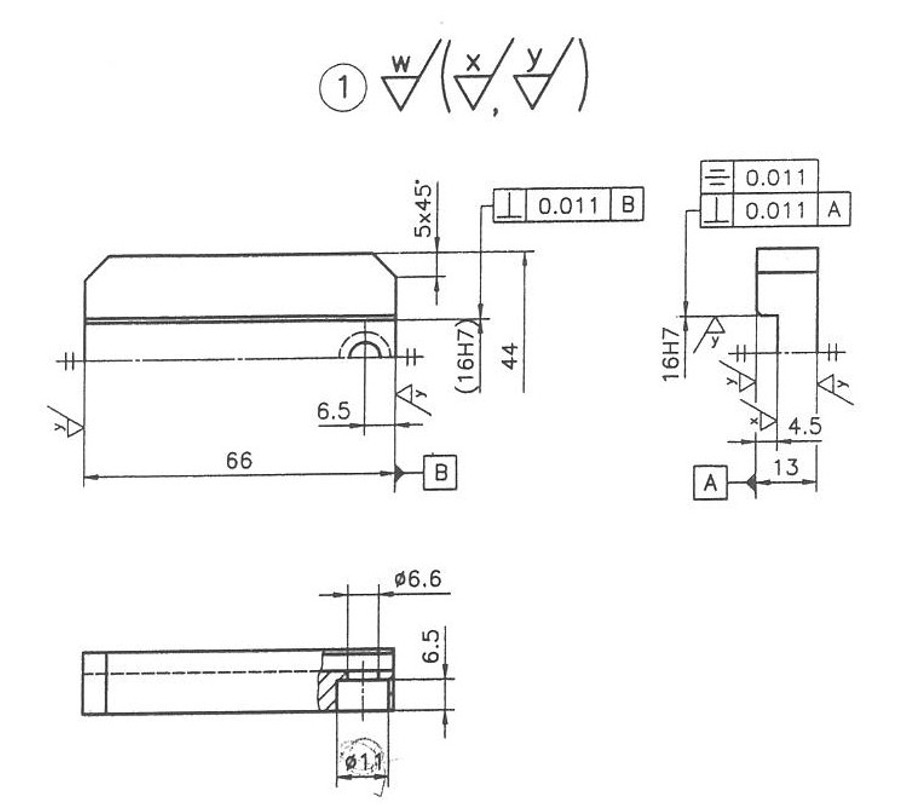

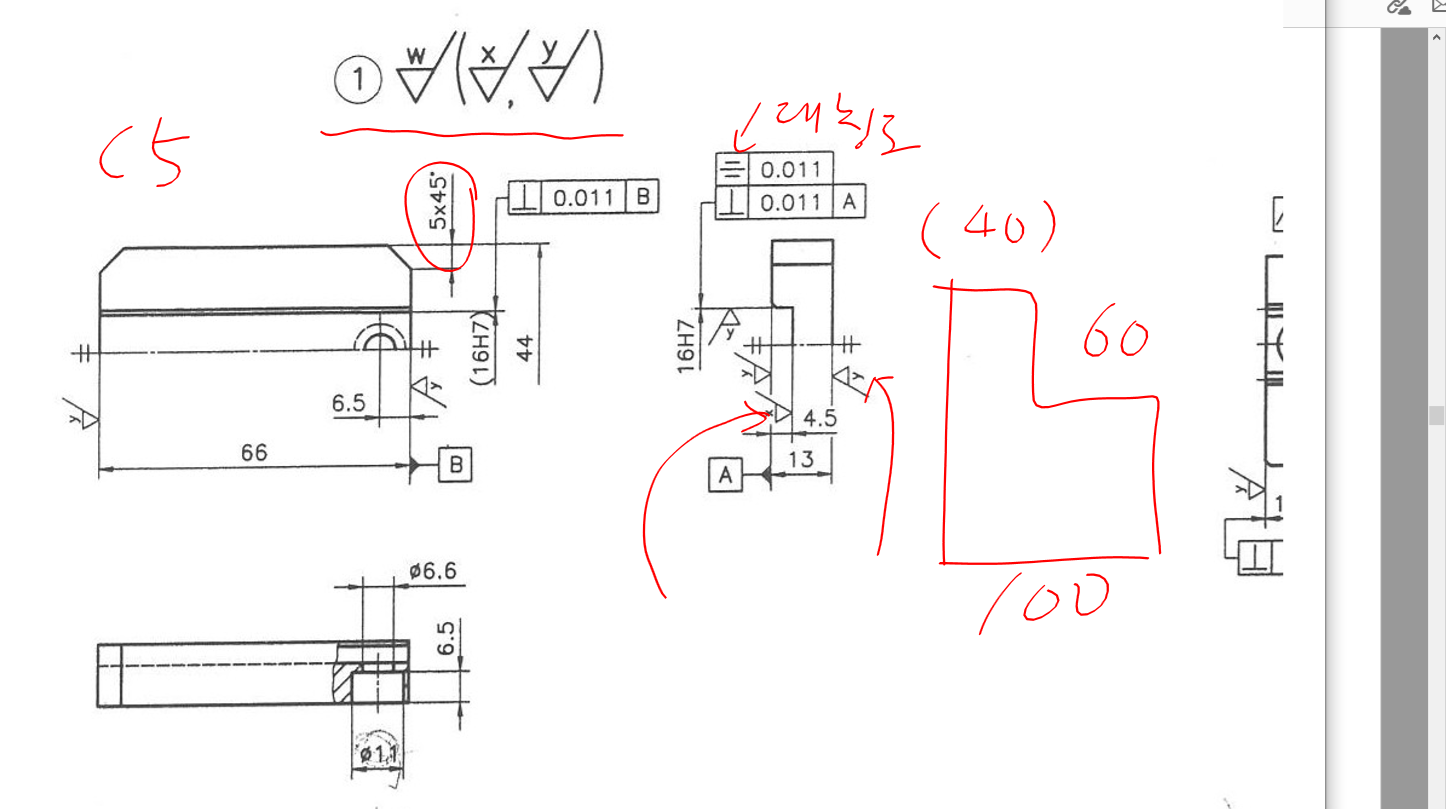

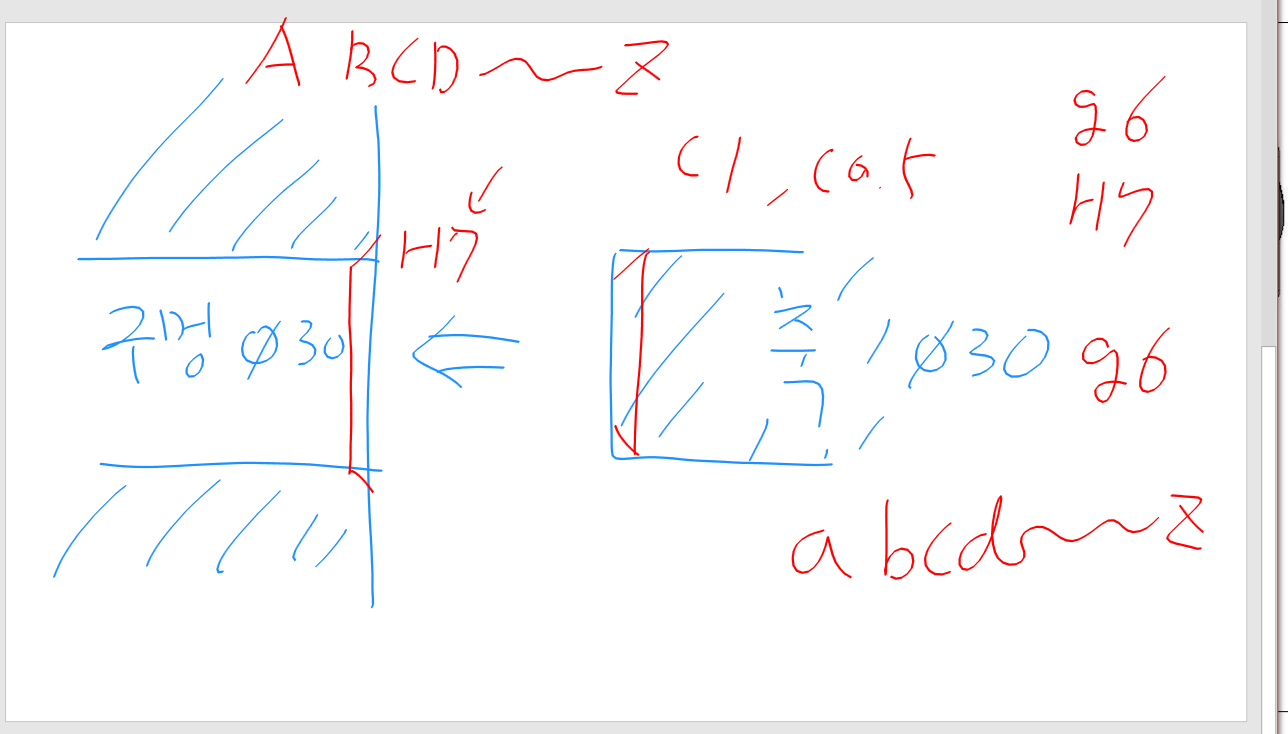

파트도면-1


0.00MB

0.00MB

0.00MB

https://gstarcad.co.kr/?n_media=27758&n_query=%EC%A7%80%EC%8A%A4%ED%83%80%EC%BA%90%EB%93%9C&n_rank=1&n_ad_group=grp-a001-04-000000018165105&n_ad=nad-a001-04-000000206067973&n_keyword_id=nkw-a001-04-000003274227562&n_keyword=%EC%A7%80%EC%8A%A4%ED%83%80%EC%BA%90%EB%93%9C&n_campaign_type=4&n_contract=tct-a001-04-000000000605093&n_ad_group_type=5&NaPm=ct%3Dl9z4hu8g%7Cci%3D0Au0000MVA5xY%2DDJXL1I%7Ctr%3Dbrnd%7Chk%3D36870aa700e2c214d57d6bd4cca57d65f78029d1

지스타캐드







20221107



0.00MB

















0.00MB

0.00MB





20221116





20221121
BOM
Bill Of Material

20221123

20221128
autocad 데이타를 솔웍으로 가져가서 모델링하기

https://youtu.be/6alY_aa9X8k




솔리드웍스에서 만들어진 2d도면을 오토캐드로 내보내기
https://youtu.be/hMFnvUKBSM4


https://youtu.be/kG_YKeJDaX8
