강의일정
0900~1800 8시간 5일간 40시간
1일차 오전
수업내용
기계제도, 기계설계용 CAD,(2D CAD, 3D CAD), 3D 프린팅
CAD : Computer Aided Design(설계)
CAE : Computer Aided Engineering(시뮬레이션)
CAM : Computer Aided Manufacturing(제조)
2D CAD: AutoCAD, ZWCAD, GSTARCAD, ZYXCAD, PROGECAD....
AutoCAD:2dcad의 대명사(구독제),
대안캐드, 영구구매( ZWCAD, ZYXCAD, GSTARCAD, PROGECAD,CADIAN(국산)....) 120만원(vat별도)
3D CAD: SOLIDWORKS, CATIA, SOLIDEDGE, UG/NX, INVENTOR, FUSION....
CATIA: 자동차 바디, 항공기 기체 (제일 비싸다) -> 닷쏘(회사명) -> 솔리드웍스 인수했음.
SOLIDWORKS : 산업자동화기계
SOLIDEDGE: 지멘스회사 만든 SW, 산업자동화
INVENTOR: AUTODESK, 산업자동화
UG/NX: 지멘스, 금형제조
FUSION: 오토데스크, 저가, 고등학생들, 신규사업자 대상,
3D Design: MAYA.......(피규어, 인체모델링, 자연모델링)
https://www.ncs.go.kr/index.do
NCS 국가직무능력표준, NCS 블라인드채용
NCS 메인에서 국가직무능력표준(National Competency Standards) 및 블라인드 채용에 대한 다양한 정보와 유용한 컨텐츠를 만나 보세요
www.ncs.go.kr
2d도면작업

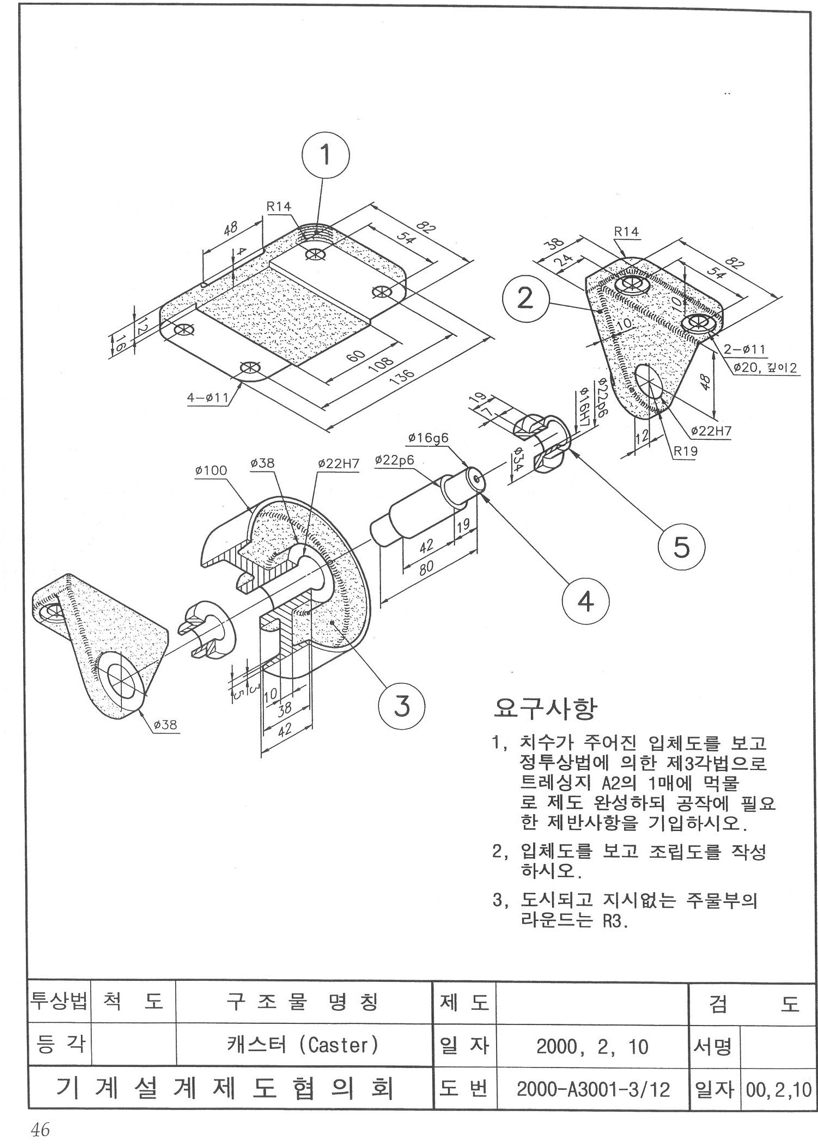

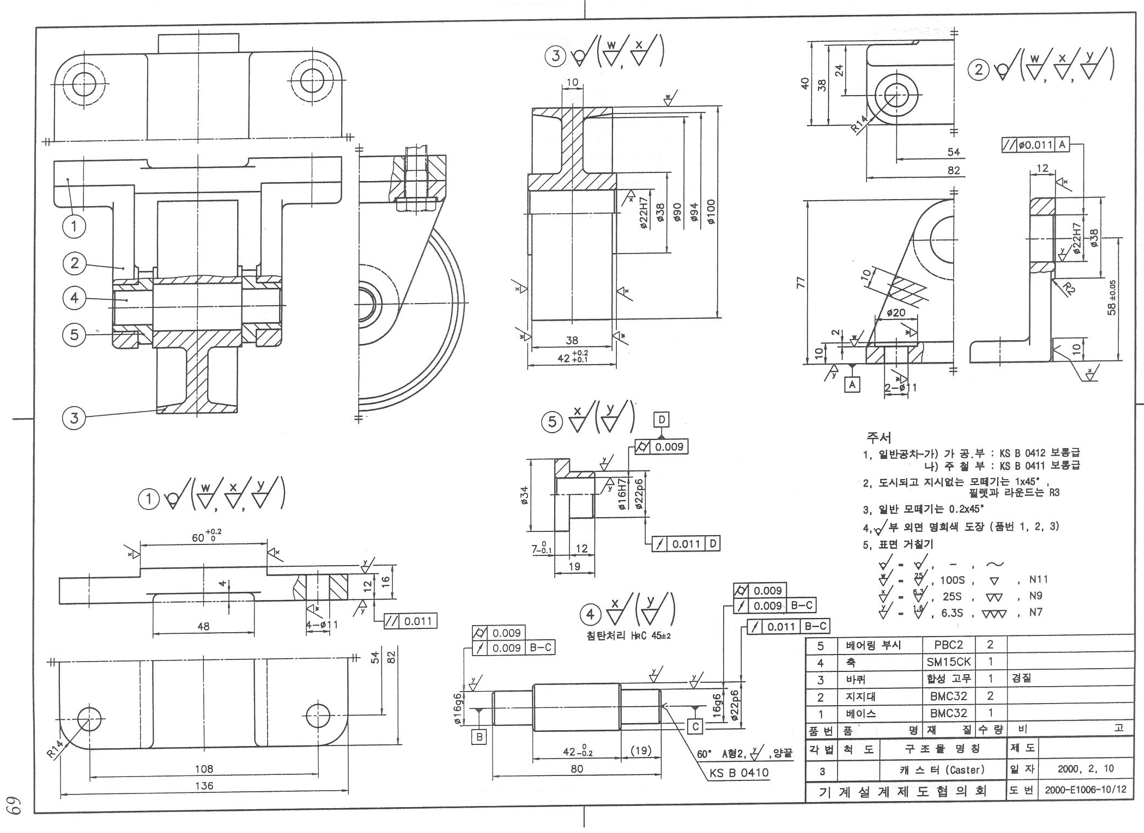

p57,61

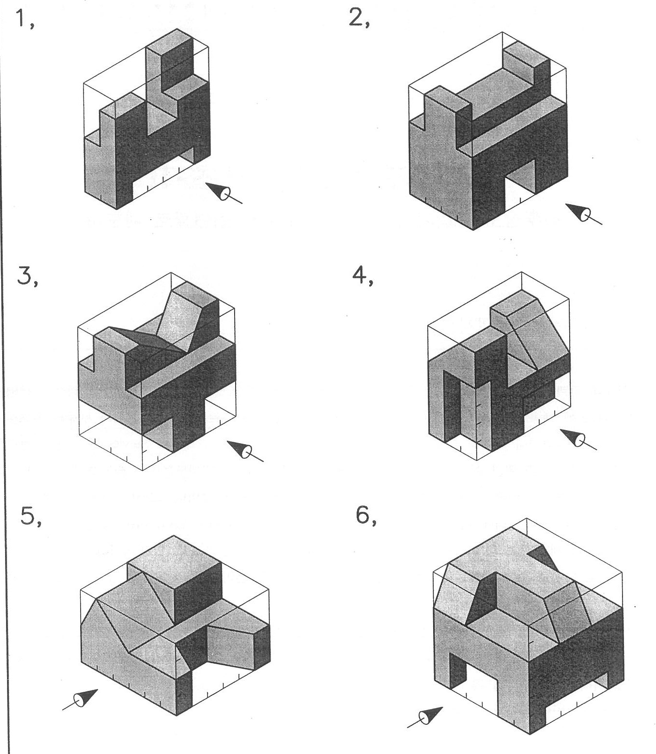

1각법 : 유럽의 일부나라에서 사용하는 투상법
3각법 : 우리나라를 포함한 대부분의 나라에서 사용하는 투상법
1일차 오후
직스캐드, 대기업이 사용하는 검증된 캐드
zyx.co.kr

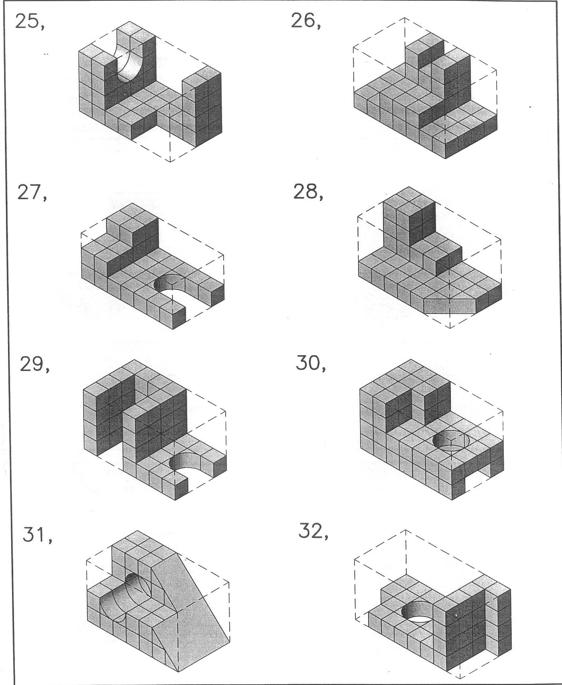

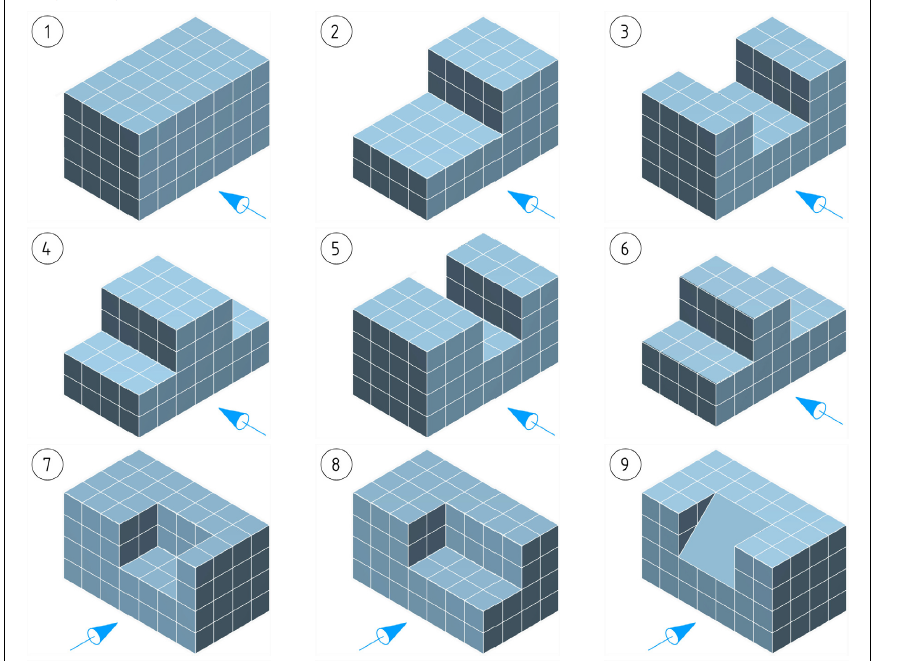

등각투상도
zoom all ->휠 더블클릭
화면확대 -> 휠 위로
화면축소 -> 휠 아래로
화면이동 -> 휠 누른상태로 마우스이동
객체선택 -> 왼 ->오른쪽 : 박스선택
오른쪽 -> 왼 : 걸치기 선택
Line
Erase
객체선택(Object Snap) -> os
중간점, 사분점 -> 활성화
외곽선 : 하늘색 : 도면틀
외형선 : 초록색, 실선: 물체의 외곽선
숨은선 : 노란색, hidden : 물체를 관통해서 보여지는 선
중심선
해칭선
가상선

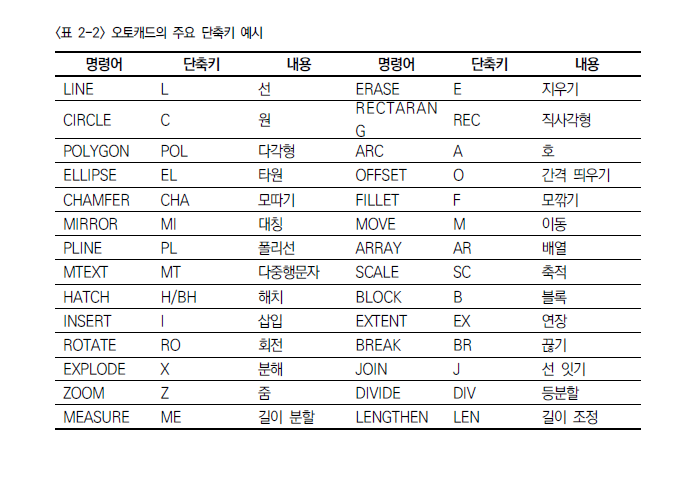

문자입력 : DT : 한줄문자입력
MT : 다중문자입력
SC: SCALE: 배율
https://feature-life.tistory.com/1597
반지름 : R : Radius : Fillet(f)
모따기 : Chamfer(cha)
지우기 : delete, Erase(e)
잘라내기 : Trim(tr)
연장하기 : Extend(ex)
Trim <- Shift -> Extend
offset(o) : 간격띄우기
해칭 : hatch(h) : 안쪽 채우기
2일차 오전
솔리드웍스 2023, 2026
3차원캐드는 높은 버전에서 만들어진 데이타는 낮은버전에서는 열지 못한다.
(단, 솔리드웍스는 2026버전부터 3버전까지는 낮출 수 있다.)
2차원캐드는 높은 버전에서 만들어진 데이타는 낮은버전에서는 열지 못한다.
(단, 버전을 낮춰서 저장할 수 있다.)
데이타를 호환하기위한 공용 확장자.(부품의 정보는 없어진다.)
STEP(STP), X_T, SAT...
2차원캐드 : 선을 그리기

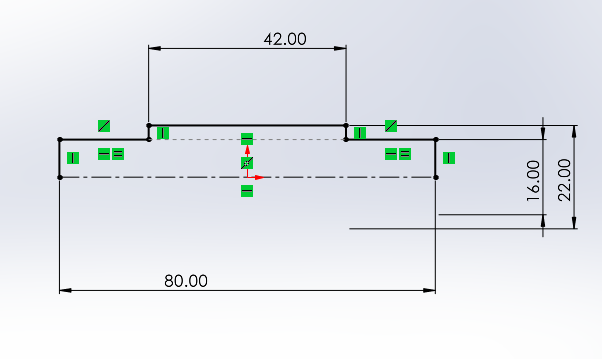

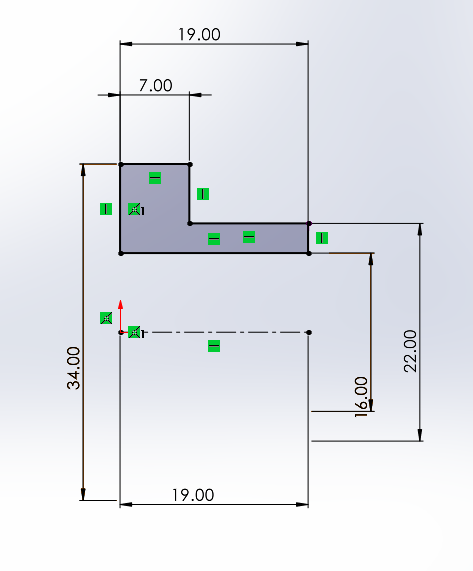

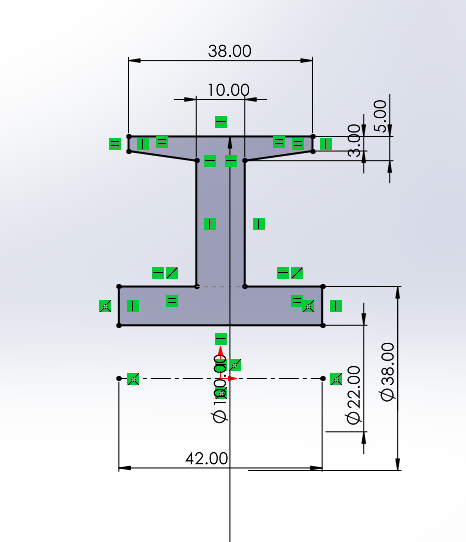

3차원캐드의 작업순서 : 평면 -> 스케치 ->치수부여,(구속조건) -> 3차원 형상만들기

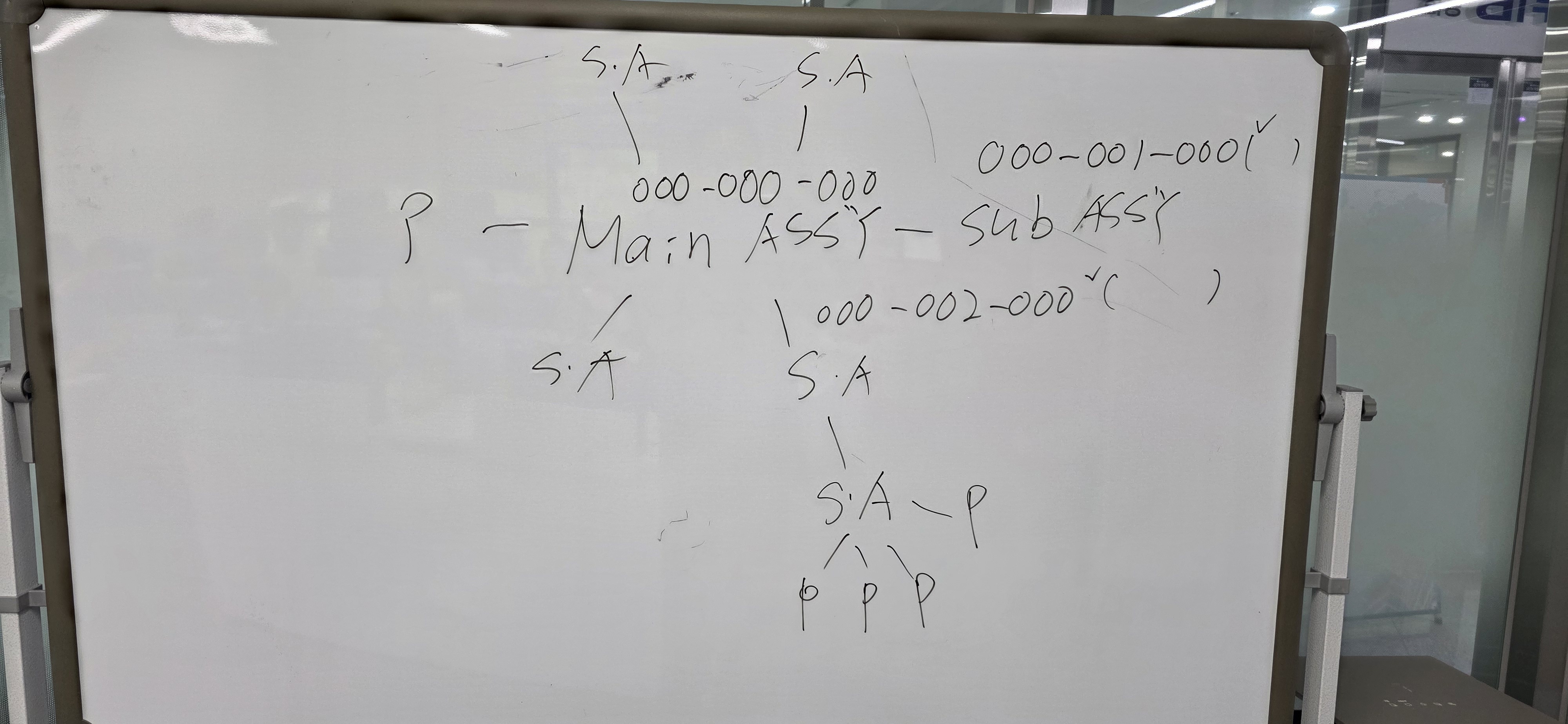

파트(부품) : PART
어셈블리(조립품) : ASSEMBLY(ASS'Y)
드로잉(도면) : DRAWING(DWG)
단위계: 공학에서는 MMGS,(MM, G ,S),
산업계에 따라 KG을 쓰기도 한다. 그러나, 길이는 MM를 사용한다.
스케치 완료 후 색상
회색 : 스케치가 완료된 상태
하늘색 : 스케치가 완료되고 선택된 상태
2일차 오후
직선홈 : 장공(SLOT)
https://drive.google.com/drive/folders/11DTXGZSah6C_K5LkH95D6esJM9QGvICj?usp=drive_link
Google Drive: 로그인
이메일 또는 휴대전화
accounts.google.com
3디프린팅 하기위한 절차(이름표)
1570 BYB -> 다른이름으로 저장 -> STEP(STP) AP203

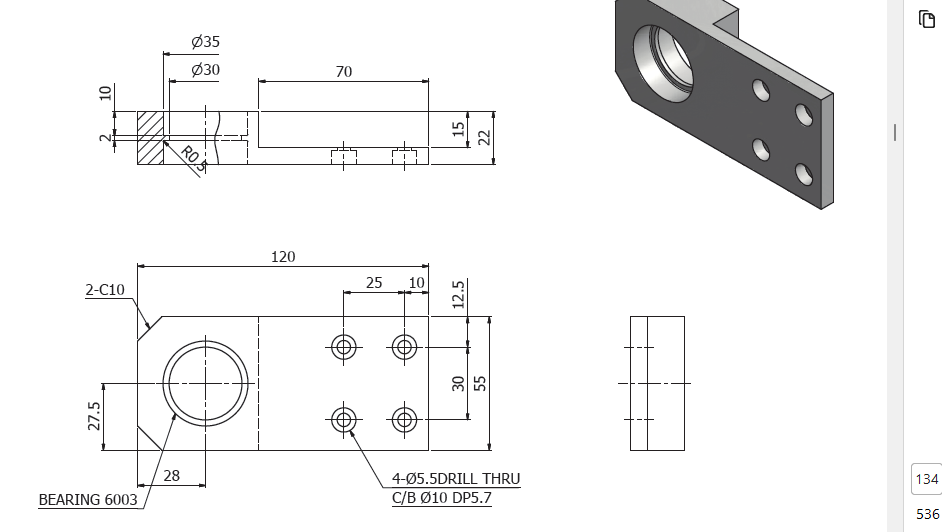

3일차 오전 20260618
3일차 오후
3일차 오후
P172 PLATE
T = Thickness(두께)

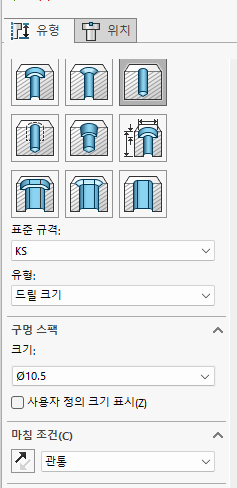

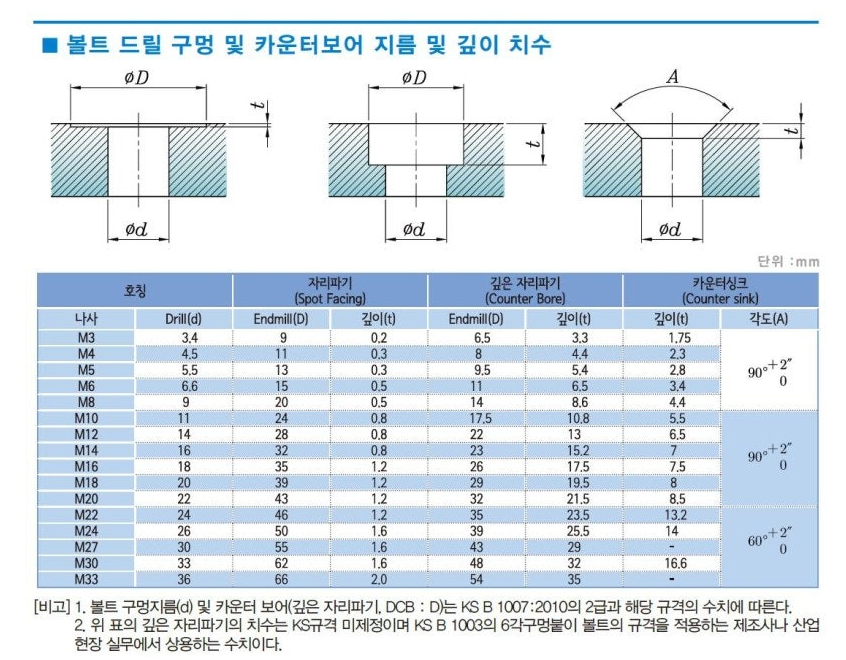

8-10.5 THRU

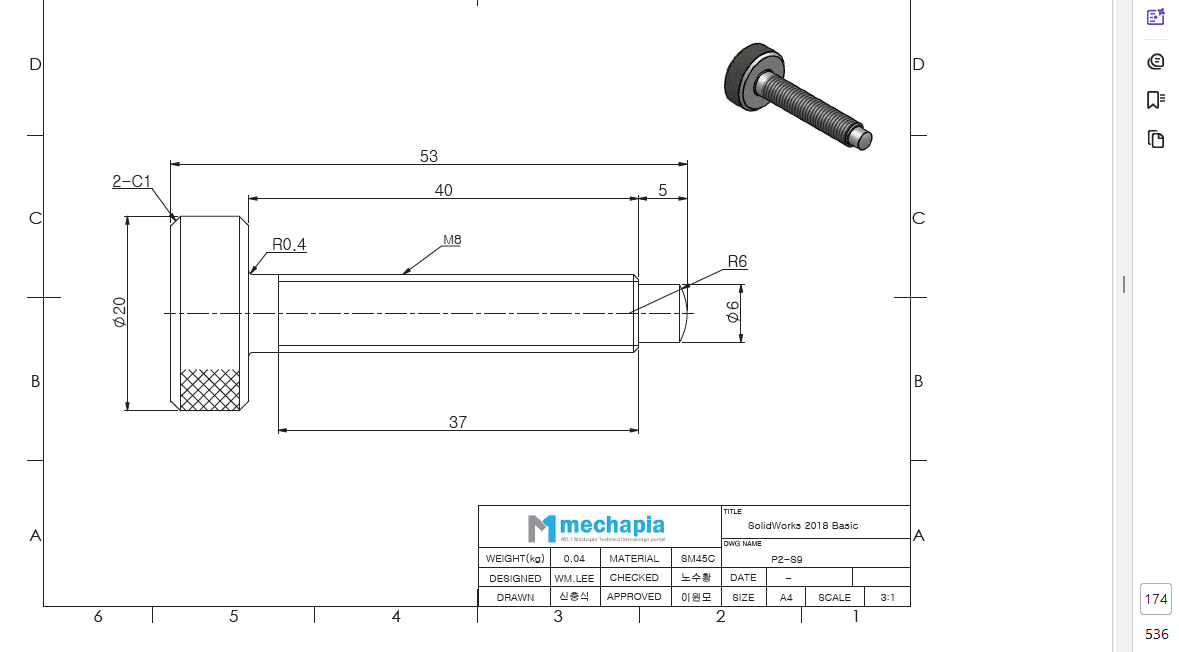

P173-2
PI : 원의 크기
P.C.D : 구멍의 위치를 나타내는 지름값
Pitch
Circle
Diameter
4일차 오전
1편 반도체 중고장비 촬영 5분
https://youtu.be/qSMywFSDBZE?si=x4DHeGNoAaLTasl5
출처: https://feature-life.tistory.com/1601 [FEATURE-LIFE:티스토리]
2편 14:29
https://youtu.be/B1V0kJupz7k?si=TocsQQTh3B0X8-h7
출처: https://feature-life.tistory.com/1601 [FEATURE-LIFE:티스토리]
4일차 오후
SS400: 일반구조용강, Structure Steel, 400 = 최소인장강도, 일반철
STS304: 스태인레스 스틸, Stainless Steel, 304 = 계열번호, 숟가락, 젓가락, 주방용기....
STS316 : 고급 스태인레스 스틸,
SUS304 -> STS304(KS)
SB40 -> SS40 -> SS400
AREA = L * W
VOLUME = L * W * H
비중 = 1(표준) 가로*세로*높이 1CM^3 의 순수한 물
무게 = V * 비중
SS400 = 7.85
STS304 = 7.93
기계설계분야의 AI는 발전속도가 상대적으로 아주 더디다.
정밀하다. 복잡하다. 정확해야한다.
어렵다.
https://gencad.github.io/
GenCAD
We present GenCAD, an image-conditional CAD generation model. Our model not only generates the 3D CAD but also the entire parameterized CAD command history, CAD program, as output. The complexity of CAD data structures such as boundary representation (B-re
gencad.github.io
5일차 오전
https://yolossung.tistory.com/62

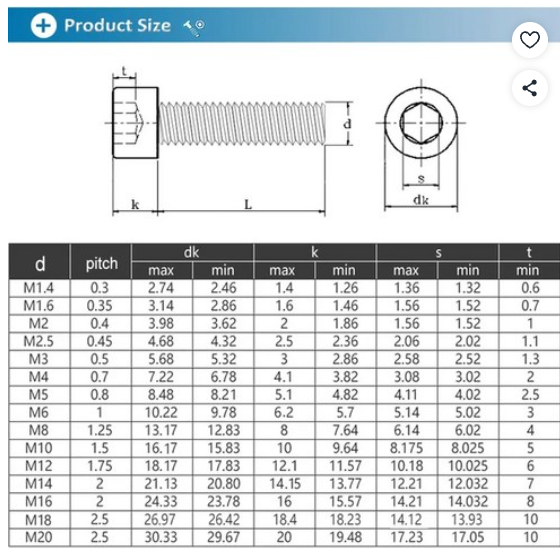

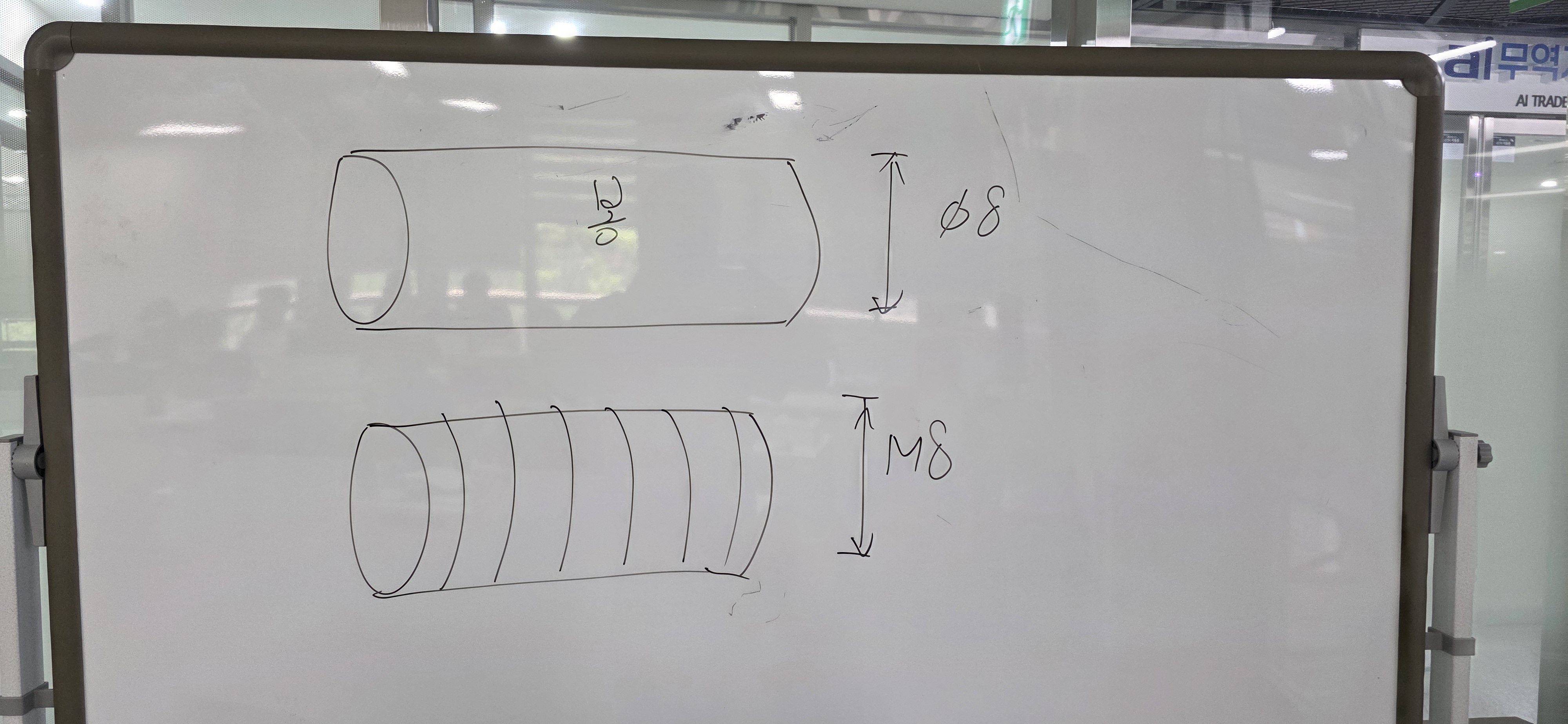

[공구 노트] 볼트의 규격에 대해 알아보자. M12, M16? 나사산? 피치? 무슨 뜻일까?
안녕하세요 썽입니다. 지난 공구 노트 포스팅에서 피팅 관용 나사 규격 NPT/PT/PF에 대하여 설명하고 각각의 차이점과 볼트의 종류에 대해서 알아보았습니다. https://yolossung.tistory.com/2?category=898730 [
yolossung.tistory.com
3Dfindit
www.3dfindit.com
3D ContentCentral - Free 3D CAD Models, 2D Drawings, and Supplier Catalogs
Recently Joined Suppliers
www.3dcontentcentral.com
http://www.misumi.co.kr
www.misumi.co.kr
1일차 오전 : 캐드개요, 2dcad 기초
1일차 오후 : 2dcad 기초 그리기, 편집, 간단한 기계제도
2일차 오전 : 3DCAD 개요, 블럭 모델링
2일차 오후 : 3DCAD(solidworks) 블럭모델링
3일차 오전: 돌출, 돌출컷, 기계제도
3일차 오후: 돌출, 돌출컷, 선형패턴, 원형패턴, 기계제도

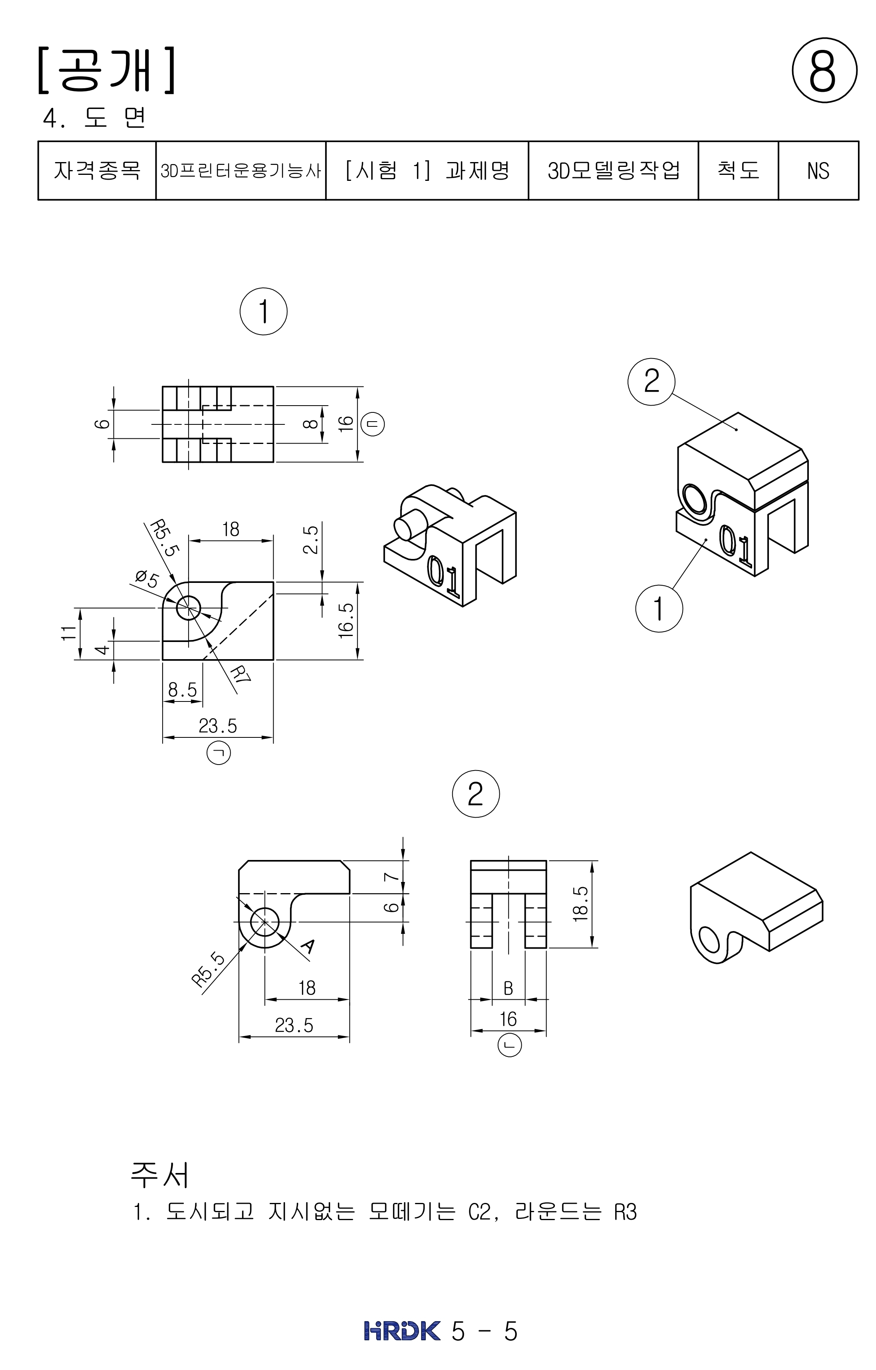

4일차 오전: 3DP 예제8번 어셈블리, 분해도
4일차 오후: 재질, 돌출, 회전
5일차 오전: 드릴지그 어셈블리, 분해도, 애니메이션
5일차 오후: 툴박스, 인터넷 라이브러리,
