CSWA 2-4 Part, Solve the problem

2-4-1

Quession 01 : Model the part shown in the figures provided, Use the following information.

Unit system : MMGS(Millimeter, gram, Second)

Decimal places : 2

Part origen : Arbitrary(Defalut)

Material : Brass(황동 = Copper(구리)+Zinc(아연))

Density : 8500 kg/m^3

All holes through all unless shown otherwise-Use the following parameters and equations which correspond to the dimensions labeled in the images.

(별도 지시가 없는 한, 모든 구멍은 전체를 관통합니다. 이미지에 표기된 치수에 해당하는 다음 매개변수와 방정식을 사용하십시오/사용하세요.)

A = 50mm

B = 30mm

C = A * 4

What is the mass of the part (gram)?

a) 5010.96     b) 5112.66     c) 4996.35     d) 5180.55

R5x4 -> R5x2(fix typo)


2-4-2

A = 45mm

B = 20mm

C = 30mm

D = A * 4

E = C - 10

답이 다르다???
BRASS(8.5) -> 3438.13g, VOLUME : 404485.98mm^3 (BY LWM)





For construction(보조선)

선의 종류 : 1점쇄선 -> Line Type : Center line (or Chain line)

선의 용도 : 중심선 -> Line Use : Center line (or Purpose of Line : Center line)





D=A*4







Mirror Entites(Sketch mirror)



Mirror Entites(Sketch mirror)



회전을 하기 위해 절반의 스케치 있어야 한다.

To revolve, you need a sketch of half the profile.



Trim



Trim to closet

잘라할 될 객체를 선택한다.(사용하기 편하다.)

Select the objects to trim. (This is convenient to use.)

Finished Sketch

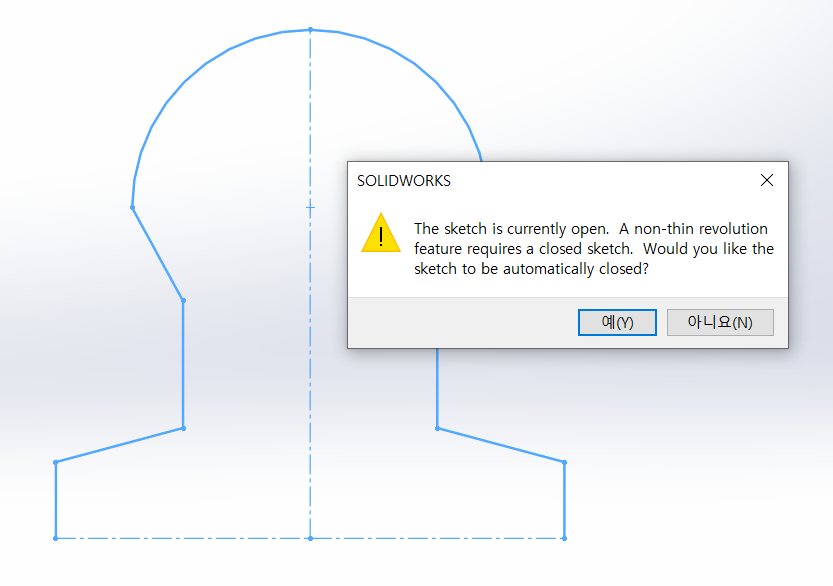

Feature -> REvolve





Yes









Shell



Shell -> 7T -> Don't Select Any thing.



피처는 실행되었으나, 겉으로 보기에는 차이를 모른다.

The feature was executed, but there is no visible difference.





아무것도 선택하지 않으면, 일정한 두께만 남기고 안쪽을 제거한다.

Nothing is selected, the inside is removed, leaving only a certain thickness.









P.C.D = C *2

Pitch

Circle

Diameter

P.C.D = 원의 위치 지름값

















2-4-2

A 50-> 45

B 30 -> 20

D 200 > 180



C 70 -> 60

5-10 holes -> 4-10holes



Sketch on Right plane
