CSWA 2-3 Part, Solve problem

2-3-1

Time Challenge : 18Min for full Question

Quession 01 : Model the part shown in the figure provided, Use the following information

Unit system : MMGS(Millimeter, gram, Second)

Decimal places : 2

Part origen : Arbitrary

Material : 1060 Alloy

Density : 2700 kg/m^3

All holes through all unless shown otherwise-Use the following parameters and equations which correspond to the dimensions labeled in the images.

(별도 지시가 없는 한, 모든 구멍은 전체를 관통합니다. 이미지에 표기된 치수에 해당하는 다음 매개변수와 방정식을 사용하십시오/사용하세요.)

A = 50mm

B = 10mm

C = B+20

What is the mass of the part (gram)?

a) 364.44   b) 345.94   c) 323.56   d) 442.33





2-3-2

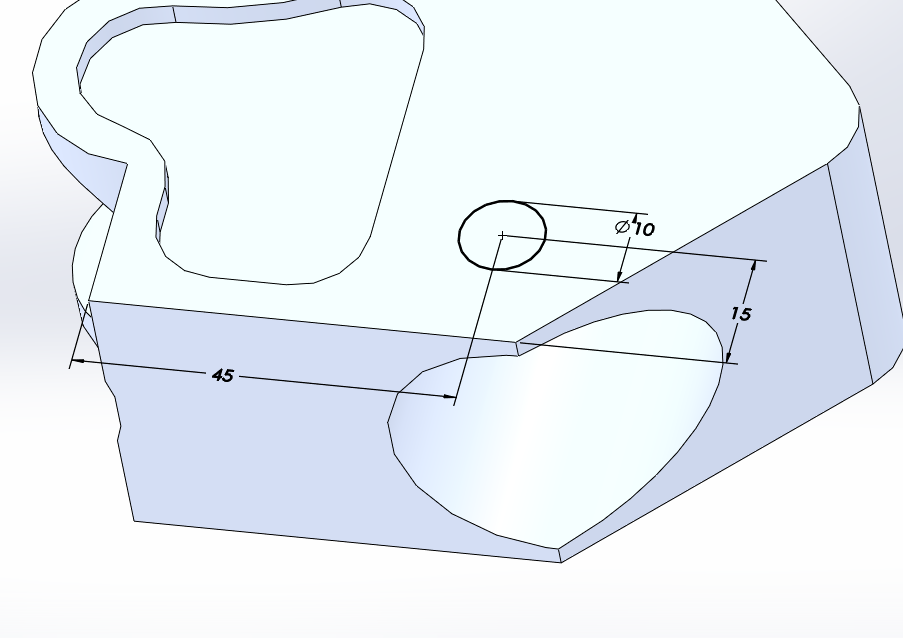

Question 01 : Make change as shown in fig below & Find Mass in grams



A = 50mm

B = 15mm

C = B + 20



Ans : 271.68



R5x5 => R5x4(fix typo)
x4 : 4 places



The first question is multiple-choice.
The second question is free-response (after a design change).





2-3-1

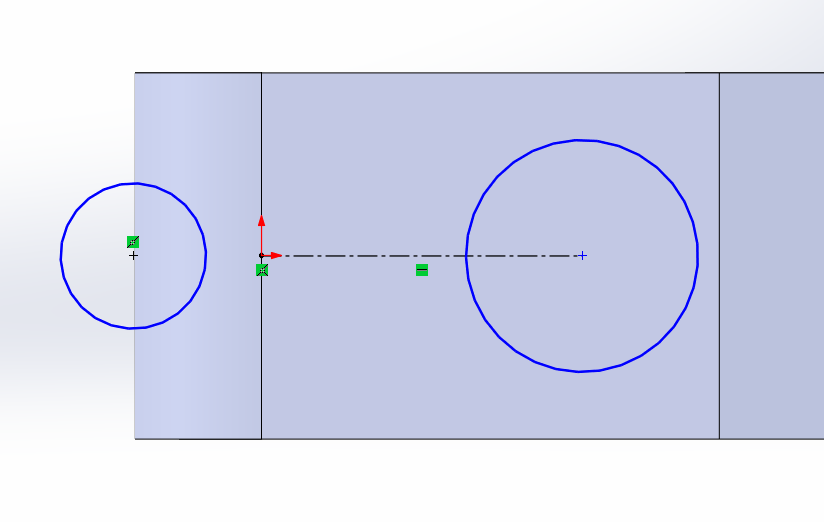

Specify Two lines dimension is Equal Relation



shift키를 누른 상태로 원의 선을 선택하면 원의 끝을 기준으로 치수를 넣을 수 있다.

Hold down the Shift key and select the edge of the circle to dimension from the circle's edge.



2개의 동일선, 2개의 직각이 중요하다.

Two collinear relationships and two perpendicular relationships are important



가급적 필요없다고 생각하는 선이라해도, 잘라내지 않는게 좋다.

Preferably, it's better not to trim lines, even if you think they are unnecessary



















4-R5









A = 50mm

B = 10mm

C = B+20













2-3-2

A = 50mm
B = 15mm
C = B + 20









R10 -> R15



8 -> 3

15 -> 25

R5 -> R8



R8 -> R10

Sketch on Up Plane(Not Top plane)



Cut-Extrude -> Thruough All







Equal two lines







Finished
